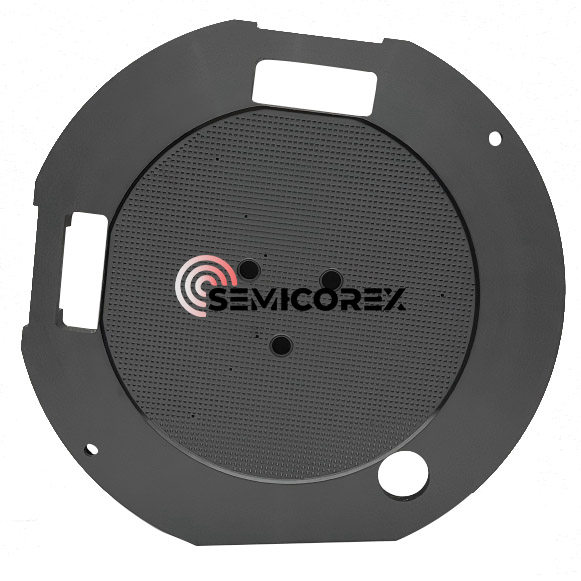

Vaferske vakuumske vpenjalne glave

Natančnost ravnanja z rezinami in lokacije neposredno vplivata na proizvodni izkoristek litografije in na to, kako dobro polprevodniške naprave delujejo v industriji polprevodnikov, ti dve funkciji pa sta doseženi z uporabo vakuumskih vpenjalnih vpenjal Semicorex Wafer, ki so izdelane iz gostega sintranega silicijevega karbida (SiC). Te vakuumske vpenjalne glave so zasnovane za izjemno natančnost ter strukturno togost in dolgo življenjsko dobo v težkih okoljih, kot sta litografija in obdelava rezin. Vakuumska vpenjalna glava ima natančno oblikovano površino z mikro štrlinami (izboklinami), ki je zasnovana tako, da zagotavlja stabilno podporo za rezine z doslednim vakuumom z adsorpcijo.

Vaferske vpenjalne glave Semicorex so zasnovane tako, da so združljive z vrhunskimi fotolitografskimi sistemi in imajo odlično toplotno stabilnost, odpornost proti obrabi ter zagotavljajo natančno lokacijo rezin. Izdelki Semicorex lahko v celoti nadomestijo standardne zasnove vakuumskih vpenjalnih glav, ki se uporabljajo v fotolitografskih sistemih Nikon in Canon, in jih je mogoče oblikovati posebej za izpolnjevanje specifičnih zahtev strank glede prilagodljivosti opreme za proizvodnjo polprevodnikov.

Material: sintran silicijev karbid (gosto)

Ohišje vakuumske vpenjalne glave Wafer je izdelano izsintranega silicijevega karbidaki je izdelan z izjemno visoko gostoto in ima vse ustrezne mehanske in toplotne lastnosti za uporabo v polprevodniških napravah. V primerjavi z drugimi standardnimi materiali za vakuumske vpenjalne glave, kot so aluminijeve zlitine in keramika, nudi gost SiC znatno večjo togost in dimenzijsko stabilne lastnosti.

Silicijev karbid ima tudi izjemno nizko toplotno raztezanje, lahko zagotovi, da položaj rezin ostane stabilen tudi pri temperaturnih nihanjih, do katerih pogosto pride med litografskimi postopki. Njena intrinzična trdota in odpornost proti obrabi omogočata, da vpenjalna glava ohranja dolgoročno natančnost površine, kar zmanjšuje pogostost vzdrževanja in obratovalne stroške.

Zasnova površine z mikro štrlečo površino za stabilno rokovanje z rezinami

Površina vpenjalne glave vključuje enotno strukturo z mikro izboklinami, ki zmanjšuje kontaktno površino med rezino in površino vpenjalne glave. Ta zasnova zagotavlja več ključnih prednosti:

Preprečuje nastajanje delcev in kontaminacijo

Zagotavlja enakomerno porazdelitev vakuuma

Zmanjša sprijemanje rezin in poškodbe pri rokovanju

Izboljša ravnost rezin med postopki izpostavljenosti

To natančno površinsko inženirstvo zagotavlja stabilno adsorpcijo in ponovljivo pozicioniranje rezin, ki sta bistvena za litografijo visoke ločljivosti.

Izjemno visoka natančnost in zrcalna površinska obdelava

Semicorex Wafer Vacuum Chucks so izdelane z uporabo naprednih tehnologij strojne obdelave in poliranja za doseganje izjemne dimenzijske natančnosti in kakovosti površine.

Glavne značilnosti natančnosti vključujejo:

Ploskost: 0,3 – 0,5 μm

Zrcalno polirana površina

Izjemna dimenzijska stabilnost

Odlična enotnost podpore za rezine

Končna obdelava na ravni zrcala zmanjša površinsko trenje in kopičenje delcev, zaradi česar je vpenjalna glava zelo primerna za polprevodniška okolja čistih prostorov.

Lahka, a zelo toga struktura

Kljub svoji izjemni togosti ohranja sintrani SiC razmeroma lahko strukturo v primerjavi s tradicionalnimi kovinskimi rešitvami. To zagotavlja številne operativne prednosti:

Hitrejši odziv orodja in natančnost pozicioniranja

Zmanjšana mehanska obremenitev na stopnjah gibanja

Izboljšana stabilnost sistema med hitrim prenosom rezin

Zaradi kombinacije visoke togosti in majhne teže je vpenjalna glava še posebej primerna za sodobno visoko zmogljivo litografsko opremo.

Izjemna odpornost proti obrabi in dolga življenjska doba

Silicijev karbidje eden najtrših inženirskih materialov, ki daje vpenjalni glavi izjemno visoko odpornost proti obrabi. Tudi po dolgotrajni uporabi površina ohrani svojo ravnost in strukturno celovitost, kar zagotavlja dosledno podporo rezin in zanesljivo delovanje.

Ta vzdržljivost bistveno podaljša življenjsko dobo vpenjalne glave, zmanjša pogostost zamenjave in zmanjša skupne obratovalne stroške.

Združljivost z glavno litografsko opremo

Semicorex lahko zagotovi standardne vakuumske vpenjalne glave, združljive z večjimi fotolitografskimi sistemi, vključno s tistimi, ki jih uporabljajo vodilni proizvajalci polprevodniške opreme. Poleg standardnih modelov podpiramo tudi popolnoma prilagojene modele, vključno z:

Mere in velikosti rezin po meri

Specializirane zasnove vakuumskih kanalov

Integracija s specifičnimi platformami orodij za litografijo

Prilagojeni montažni vmesniki

Naša inženirska ekipa tesno sodeluje s strankami, da zagotovi natančno združljivost z obstoječo polprevodniško opremo.

Hitrejša dostava in konkurenčna stroškovna prednost

V primerjavi z uvoženimi vakuumskimi vpenjalnimi glavami ponujajo izdelki Semicorex pomembne operativne prednosti:

Dobavni rok: 4–6 tednov

Bistveno krajši dobavni rok kot pri uvoženih komponentah

Hitra tehnična podpora in poprodajne storitve

Močna stroškovna konkurenčnost

Z nenehnim izboljševanjem proizvodnih zmogljivosti lahko visoko precizne vakuumske vpenjalne glave iz SiC-ja Semicorex zdaj zanesljivo nadomestijo uvožene izdelke, kar proizvajalcem polprevodnikov pomaga varovati dobavne verige, hkrati pa zmanjšuje stroške nabave.
