Grafitni zračni ležaji

Semicorex Graphite Air Bearings so visoko natančna aerostatična komponenta, zasnovana za zagotavljanje linearnega in rotacijskega gibanja brez trenja za ultra natančne stroje. Izdelano iz posebnega razreda izostatikaporozni grafit, ta ležaj izkorišča naravno prepustnost ogljikove mikrostrukture za ustvarjanje enotne, toge in stabilne zračne blazine. Za razliko od običajnih ležajev, ki se zanašajo na izvrtane odprtine, Graphite Air Bearings uporablja milijone submikronskih por po celotni površini, ki delujejo kot omejevalnik in zagotavljajo popolnoma porazdeljen profil tlaka brez gradientov ali skokov tlaka.

Tehnične specifikacije

Na podlagi poročila o preskusu vzorca grafit Semicorex kaže naslednje certificirane lastnosti:

Ključne značilnosti in prednosti

Enakomerna porazdelitev tlaka: Struktura por z velikostjo 0,5 µm ustvarja "zaveso" zraka, odpravlja valovanje tlaka, povezano z ležaji odprtin, in zagotavlja vrhunsko togost pri nagibu.

Gibanje brez trenja: Brez statičnega in dinamičnega trenja (brez drsenja) omogoča neskončno ločljivost pozicioniranja in ničelno obrabo, kar podaljšuje življenjsko dobo sistema za nedoločen čas.

Zaščita pred trkom (mehak pristanek): grafitna površina Shore 53 HS ne draži. V primeru izgube zraka se ležaj nežno usede na vodilo, deluje kot suho mazivo in preprečuje katastrofalne poškodbe natančnega vodila.

Visoko blaženje: Theporozni grafitMatrix naravno absorbira tresljaje in zagotavlja učinek dušenja "stiskanega filma", ki izboljša čase umirjanja in dinamično stabilnost pri aplikacijah skeniranja.

Združljivost s čistimi prostori: grafitni zračni ležaji Semicorex delujejo brez olja ali masti, zaradi česar so idealni za okolja čistih prostorov razreda 1 ISO, ki so običajna v proizvodnji polprevodnikov.

Vizualne značilnosti

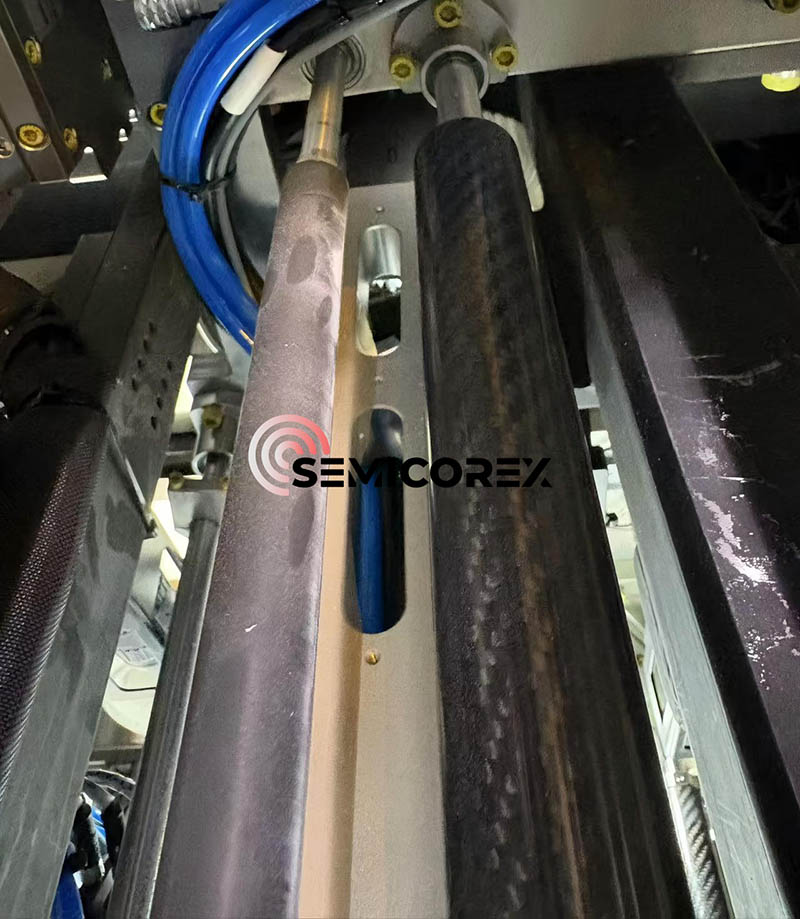

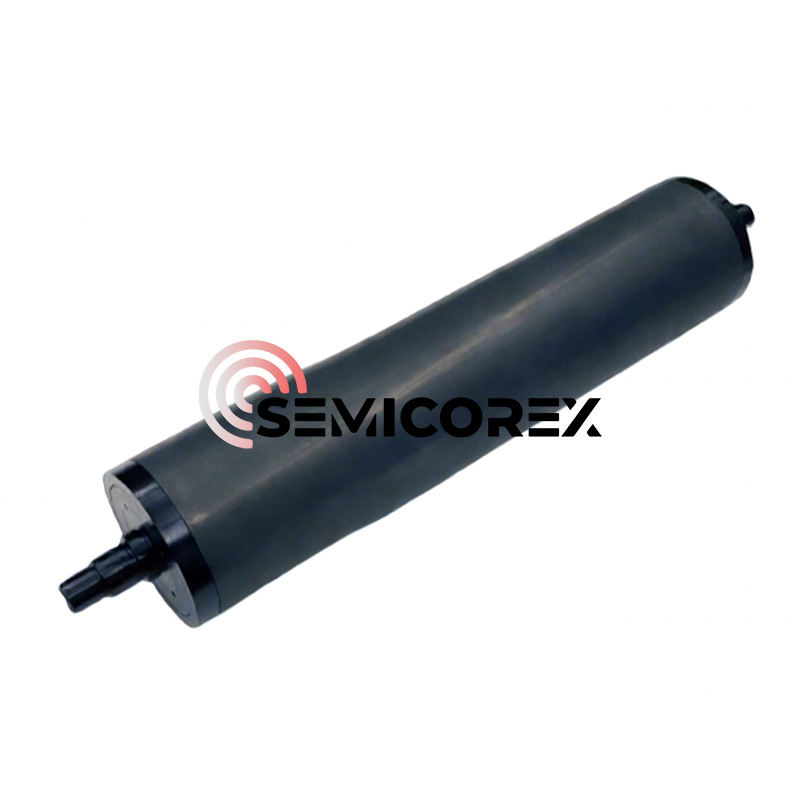

Vizualni pregled komponent Graphite Air Bearings (s sklicevanjem na predložene slike) razkriva:

Površinska obdelava: mat, ogljeno siva končna obdelava, značilna za natančno brušen grafit.

Geometrija: Na voljo v konfiguracijah linearnih palic z obdelanimi režami za montažo ali vakuumsko čiščenje. Porozna površina je s prostim očesom videti enakomerna in skriva mikroskopsko mrežo por.

Montaža: Zasnovano za integracijo z natančno obdelanimi režami ali sistemi za montažo s krogličnimi zatiči, da se zagotovi vzporednost z vodilom.

Zgodovinski kontekst in tehnološki razvoj

Omejitve kontaktnih ležajev

Desetletja so standard za linearno gibanje določali krožni kroglični ležaji in valjčni drsniki. Čeprav so robustni, imajo ti sistemi inherentne omejitve, ki jih določa Hertzian kontaktni stres. Fizični stik med kotalnimi elementi in obročem povzroča trenje, toploto in delce obrabe. Pri ultra natančnih aplikacijah "hrup", ki ga ustvarja kroženje kroglic, ustvarja valovanje hitrosti, ki je nesprejemljivo za meroslovje na nanometrski ravni. Poleg tega potreba po mazanju povzroča onesnaževalce in vzdrževalne zahteve, ki niso združljive s sodobnimi standardi čistih prostorov.

Aerostatična revolucija

Prehod na zračne ležaje je pomenil temeljni premik v oblikovanju strojev. Z ločevanjem površin z zračnim filmom so inženirji odpravili mehanski stik. Zgodnji zračni ležaji so uporabljali kompenzacijo odprtine. Pri tej zasnovi se stisnjen zrak dovaja skozi nekaj natančno izvrtanih lukenj (odprtin) in porazdeli preko utorov.

Omejitve oblikovanja odprtin:

Gradienti tlaka: Tlak občutno pade, ko se zrak odmika od odprtine/utora, kar zmanjšuje učinkovitost nosilnosti.

Pnevmatsko kladivo: prostornina zraka, ujetega v utore, lahko deluje kot kondenzator, kar vodi do samovzbujanja vibracij ali "udarjanja".

Zamašitev: En sam prašni delec lahko zamaši odprtino in povzroči takojšnjo odpoved ležaja.

Katastrofalne nesreče: Ležaji odprtin so običajno izdelani iz trde kovine (aluminij, nerjavno jeklo). Če dovod zraka odpove, povzroči stik kovine na kovino ali kovine na granitu hude zareze in trganje.

Pojav tehnologije poroznih medijev

Zračni ležaji s poroznimi mediji, kot so tisti, ki uporabljajo porozni grafit, so te težave rešili z uporabo samega materiala ležaja kot omejevalnika.

Zgodovina: Tehnologija poroznega ogljika, ki je bila razvita sredi 20. stoletja, a izpopolnjena za komercialno uporabo v 80. in 90. letih prejšnjega stoletja, je uporabila postopek sintranja za ustvarjanje materiala z milijoni mikroskopskih, vijugastih poti.

Preboj: ključno je bilo nadzorovanje proizvodnega procesa za zagotavljanje izotropne prepustnosti. Specifikacija Graphite Air Bearings s povprečnim premerom por 0,5 µm predstavlja zrelo ponovitev te tehnologije, ki optimizira omejevanje pretoka, da poveča togost in hkrati zmanjša porabo zraka. Ta razvoj je spremenil zračne ležaje iz občutljivih laboratorijskih instrumentov v robustne industrijske komponente, ki lahko delujejo v težkih obdelovalnih okoljih.

Znanost o materialih: Poglobite se v porozni grafit za zračni ležaj

Proizvodnja izostatičnega grafita

Graphite Air Bearings so identificirani kot izostatični grafit. Ta proizvodni postopek se razlikuje od ekstrudiranega ali oblikovanega grafita.

Surovina: naftni koks visoke čistosti je mikroniziran v delce (povezano s fino strukturo, vidno v specifikaciji por 0,5 µm).

Hladno izostatično stiskanje (CIP): prah se postavi v kalup in izpostavi ultravisokemu tlaku iz vseh smeri (tlak tekočine). To zagotavlja, da je gostota (1,74 g/cm³) enakomerna po celotni gredici. Ta izotropija je ključnega pomena, ker zagotavlja, da zrak teče skozi ležaj z enako hitrostjo v vse smeri, kar preprečuje "nagibanje" ali neenakomeren dvig.

Grafitizacija: Gredica se segreje na ~3000°C. To poravna kristalno strukturo in pretvori ogljik v grafit. Ta postopek daje specifično upornost 13,02 µΩ·m, ki je ključni pokazatelj stopnje grafitizacije in toplotne stabilnosti.

Mikrostrukturna analiza

Velikost por (0,5 µm): To je dimenzija "Zlatolaska".

Če so pore prevelike (> 1,0 µm): Poraba zraka postane prevelika in ležaj izgubi togost (preveč pušča).

Če so pore premajhne (< 0,1 µm): Ležaj potrebuje nepraktične vhodne tlake za ustvarjanje dviga in odzivni čas postane počasen.

0,5 µm: Predstavlja optimizacijo za standardne industrijske sisteme stisnjenega zraka (80 PSI), ki uravnoteži učinkovitost z visoko obremenitvijo.

Gostota (1,74 g/cm³): Tipični gosti grafit se giblje od 1,70 do 1,85 g/cm³. Vrednost 1,74 pomeni poroznost približno 15-20 %. Ta prostornina "praznine" deluje kot notranji rezervoar, ki zagotavlja stalen dotok zraka v obraz.

Mehanska robustnost

Tlačna trdnost (127,0 MPa): Ta vrednost je pomembna. To pomeni, da lahko ležaj prenese ogromne obremenitve brez strukturne okvare. Za kontekst je značilen beton ~30 MPa. porozni grafit za zračni ležaj je štirikrat močnejši od betona pri stiskanju. To omogoča, da je ležaj vpet ali prednapet z visokimi magnetnimi silami brez pokanja.

Upogibna trdnost (80,7 MPa): To je visoko za grafit. Zagotavlja, da se ležajne blazinice ne zvijajo ali zaskočijo pod upogibnimi momenti, ki se izvajajo med pospeševanjem ali neusklajenostjo vgradnje.

Tribologija in "mehki pristanek"

Trdota po Shoru 53 HS (skleroskop) ga uvršča v kategorijo "srednje trdih" grafitov (mehkejši od nekaterih izjemno gostih razredov, ki so lahko 70-80 HS).

Tribološka korist: Pri trčenju mora biti material ležaja žrtven. Granit (vodilna pot) je veliko trši. Grafit Shore 53 se ob udarcu strga v fin prah, ki namaže drsnik in prepreči prenos energije v praskanje granita. Ta lastnost samomazanja je najboljša zavarovalna polica za drage stroje.
