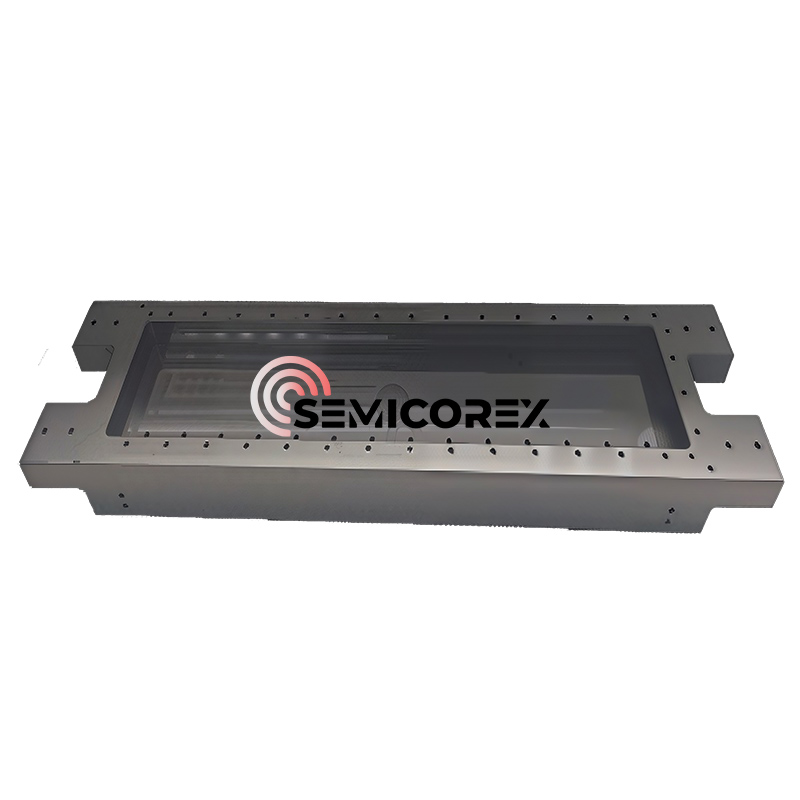

SiC keramična vodilna tirnica

Semicorex SiC Ceramic Guide Rail je natančna komponenta linearnega gibanja, izdelana iz visoko gostotekeramika iz silicijevega karbidamaterial. V kombinaciji s tehnologijo zračnega flotiranja in natančnimi povratnimi sistemi vodilna tirnica omogoča brezkontaktno gibanje s skoraj ničelnim trenjem in minimalnimi vibracijami.

Za razliko od običajnih kovinskih vodil, SiC keramična vodila nudijo znatno izboljšano toplotno stabilnost, togost in ravnost. Med delovanjem stisnjen plin ustvari dinamičen in statični zračni film med premikajočo se ploščadjo in vodilno površino, kar omogoča gladko in zelo natančno linearno gibanje brez mehanskega dotika.

Prikazani izdelek ima visoko natančno strukturno zasnovo, primerno za napredne platforme za pozicioniranje in zračne gibalne sisteme, kjer sta nanometrska natančnost in dolgoročna stabilnost kritični.

 Ključne značilnosti SiC keramičnih vodil

Izjemno lahka struktura

Keramika iz silicijevega karbidazdružujejo visoko trdnost z relativno nizko gostoto, kar omogoča sistemu vodilnih tirnic, da doseže lahko konstrukcijo, hkrati pa ohranja izjemno togost.

Lahka zasnova pomaga izboljšati:

* Hitrost odziva na gibanje

* Dinamična zmogljivost

* Zmogljivost pospeševanja

* Energijska učinkovitost

Zaradi tega so keramične vodilne tirnice SiC zelo primerne za hitre natančne sisteme avtomatizacije.

Izjemno visoka stabilnost

Ena najpomembnejših prednosti SiC keramičnih vodil je njihova izjemna strukturna stabilnost. Material izkazuje odlično odpornost na deformacije pri termičnih in mehanskih obremenitvah.

V izjemno natančnih proizvodnih okoljih lahko celo mikroskopske spremembe dimenzij vplivajo na natančnost pozicioniranja. SiC keramika pomaga ohranjati stabilno geometrijsko zmogljivost v daljših obdobjih delovanja.

Izjemno nizek koeficient toplotnega raztezanja

Silicijev karbid ima zelo nizek koeficient toplotne razteznosti v primerjavi s kovinami, kot sta jeklo ali aluminij. To omogoča, da vodilna tirnica ohrani dimenzijsko doslednost, tudi ko je izpostavljena temperaturnim nihanjem.

Nizka toplotna ekspanzija je še posebej pomembna pri:

* Oprema za polprevodniško litografijo

* Natančni optični sistemi

* Platforme za pregled rezin

* Koordinatni merilni sistemi

* Oprema za lasersko obdelavo

Toplotna stabilnost neposredno prispeva k izboljšani natančnosti pozicioniranja in ponovljivosti procesa.

 Visoka togost in mehanska trdnost

SiC keramična vodila imajo izjemno visoko togost in mehansko trdnost. Toga struktura zmanjša upogibanje, vibracije in deformacije med delovanjem.

Visoka togost pomaga zagotoviti:

* Natančno linearno gibanje

* Stabilna podpora za obremenitev

* Zmanjšane vibracije

* Izboljšana dinamična natančnost

Ta lastnost je bistvena za vrhunske gibalne sisteme, ki zahtevajo submikronsko ali nanometrsko natančnost pozicioniranja.

Visoka gostota in odlična kakovost površine

Gosta SiC keramična struktura zagotavlja odlično odpornost proti obrabi, odpornost proti koroziji in dimenzijsko celovitost. Tehnologija natančne obdelave omogoča, da površina vodilne tirnice doseže izjemno visoko ravnost in vzporednost.

Ploskost in vzporednost lahko dosežeta do 1 mikrona, kar izpolnjuje stroge zahteve za ultra-natančne industrijske aplikacije.

Visokokakovostna površinska obdelava prav tako izboljša stabilnost zračnega filma v sistemih z zračnimi nosilci, kar prispeva k bolj gladkemu gibanju in izboljšani zmogljivosti pozicioniranja.

Prednosti tehnologije zračnih ležajev

SiC keramične vodilne tirnice običajno uporabljajo tehnologijo zračne flotacije za doseganje brezkontaktnega gibanja. Z oblikovanjem tanke plasti zraka pod pritiskom med površinami sistem odpravlja neposredno mehansko trenje.

V primerjavi s tradicionalnimi sistemi kotalnih vodil zagotavljajo zračno uležajene vodilne tirnice več pomembnih prednosti:

* Gibanje brez trenja

* Skoraj nič vibracij

* Zmanjšano nastajanje delcev

* Brez mehanske obrabe

* Izjemno gladko gibanje

* Nižje zahteve glede vzdrževanja

* Daljša življenjska doba delovanja

Te prednosti so še posebej dragocene v polprevodniških čistih prostorih in obratih za natančno proizvodnjo.

Uporaba SiC keramičnih vodil

SiC keramične vodilne tirnice se pogosto uporabljajo v industrijah, ki zahtevajo izjemno visoko natančnost in stabilnost gibanja, vključno z:

* Proizvodnja polprevodniških rezin

* Litografski sistemi

* Oprema za pregled rezin

* Natančni optični instrumenti

* Proizvodnja ploščatih zaslonov

* Laserski obdelovalni sistemi

* Koordinatni merilni stroji

* Platforme za natančno avtomatizacijo

* Natančna vesoljska oprema

Še posebej so primerni za napredne polprevodniške postopke, kjer so kritični visokohitrostno pozicioniranje, dušenje vibracij in toplotna stabilnost.
