Porozni Chuck

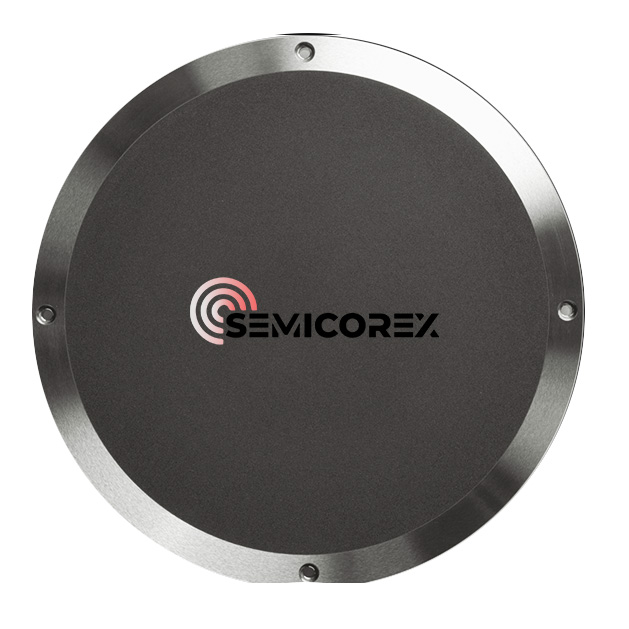

Porozna vpenjalna glava Semicorex z osnovo iz nerjavečega jekla in mikroporozno keramično ploščo iz silicijevega karbida (SiC) je visoko zmogljiva rešitev za vakuumsko vpenjanje, zasnovana za natančno rokovanje s substrati v polprevodniških, optoelektronskih in naprednih proizvodnih aplikacijah. S kombinacijo strukturne trdnosti nerjavečega jekla z vrhunskimi funkcionalnimi lastnostmi mikroporozne SiC keramike ta kompozitna vpenjalna glava zagotavlja stabilno vakuumsko adsorpcijo, odlično toplotno zmogljivost in dolgoročno zanesljivost v zahtevnih procesnih pogojih.

Sestavni deli porozne vpenjalne glave

V jedru porozne vpenjalne glave je mikroporozna SiC keramična plošča, zasnovana z enakomerno porazdeljeno strukturo por, ki omogoča enakomeren prenos vakuuma po celotni površini vpenjalne glave. Ta zasnova odpravlja potrebo po površinskih utorih ali izvrtanih vakuumskih luknjah, kar ima za posledico enakomerno držalno silo in zmanjšuje lokalno koncentracijo napetosti na podlagi. Posledično se zvijanje rezin, zdrs in poškodbe robov bistveno zmanjšajo, zaradi česar je vpenjalna glava idealna za tanke rezine in visoko natančne postopke.

Podstavek iz nerjavečega jekla zagotavlja robustno mehansko podporo in varno integracijo s procesno opremo. Njegova visoka strukturna trdnost in obdelovalnost omogočata natančno izdelavo vakuumskih kanalov, montažnih vmesnikov in funkcij poravnave. Osnova iz nerjavečega jekla ponuja tudi odlično odpornost na mehansko utrujenost in deformacijo, kar zagotavlja stabilno delovanje vpenjalne glave pri dolgotrajnem delovanju. Kombinacija toge kovinske podlage in natančne keramične zgornje plošče ustvarja dobro uravnoteženo strukturo, optimizirano za moč in natančnost.

SiC keramika je izbran material

Keramika iz silicijevega karbidaje izbran za porozno ploščo zaradi svojih izjemnih fizikalnih in kemijskih lastnosti. Mikroporozna SiC plošča ima visoko togost, odlično odpornost proti obrabi in vrhunsko toplotno prevodnost, kar omogoča hitro odvajanje toplote in stabilno delovanje med temperaturnimi cikli. Njegov nizek koeficient toplotnega raztezanja pomaga ohranjati ravnost površine in dimenzijsko stabilnost, tudi v procesih, ki vključujejo lokalno segrevanje, hlajenje ali izpostavljenost plazmi.

Kemična odpornost je še ena pomembna prednostporozna SiC keramikaplošča. Sam po sebi je odporen na korozivne pline, kisline, alkalije in plazemska okolja, ki se pogosto pojavljajo pri proizvodnji polprevodnikov. Ta kemična inertnost pomaga preprečevati degradacijo površine in nastajanje delcev, podpira zahteve čistih prostorov in prispeva k večjemu izkoristku procesa in zanesljivosti opreme.

Kakovost in natančnost površine sta bistveni za učinkovito rokovanje z rezinami. Mikroporozno SiC keramično ploščo je mogoče natančno lapiti in polirati, da dosežete odlično ravnost, vzporednost in končno obdelavo površine. Porozna površina brez utorov prav tako zmanjša ujetje delcev in poenostavi čiščenje in vzdrževanje, zaradi česar je vpenjalna glava primerna za postopke, občutljive na kontaminacijo, kot so litografija, jedkanje, nanašanje in pregledovanje.

Porozna vpenjalna glava z osnovo iz nerjavečega jekla in mikroporozno SiC keramično ploščo je združljiva s široko paleto substratov, vključno s silicijevimi rezinami, rezinami iz silicijevega karbida, safirjem, galijevim nitridom (GaN) in steklenimi substrati. Možnosti prilagajanja so na voljo za premer vpenjalne glave, debelino, stopnjo poroznosti, zasnovo vakuumskega vmesnika in konfiguracijo vgradnje, kar omogoča brezhibno integracijo v različna orodja OEM in procesne platforme, specifične za stranke.

Z operativnega vidika ta kompozitna porozna vpenjalna glava izboljšuje stabilnost in ponovljivost procesa z zagotavljanjem doslednega pozicioniranja rezin in enotnega vakuumskega držanja. Njegova vzdržljiva konstrukcija zmanjšuje pogostost vzdrževanja in podaljšuje življenjsko dobo, kar pomaga znižati skupne stroške lastništva. Z združevanjem prednosti nerjavečega jekla in mikroporozne SiC keramike ta porozna vpenjalna glava zagotavlja zanesljivo, visoko natančno rešitev za napredna proizvodna okolja, kjer so natančnost, čistoča in dolgoročna učinkovitost kritični.
