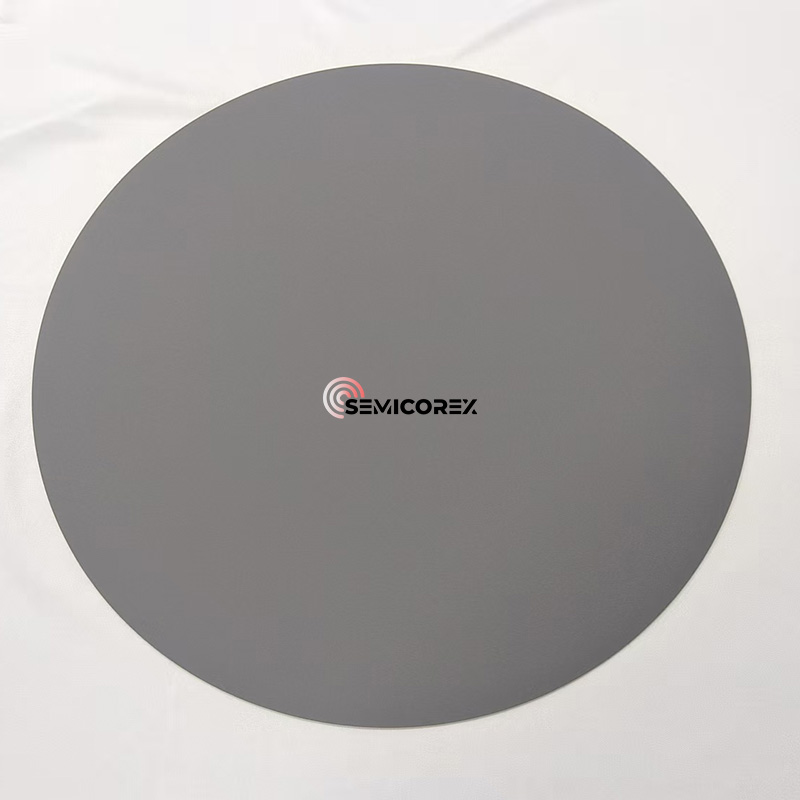

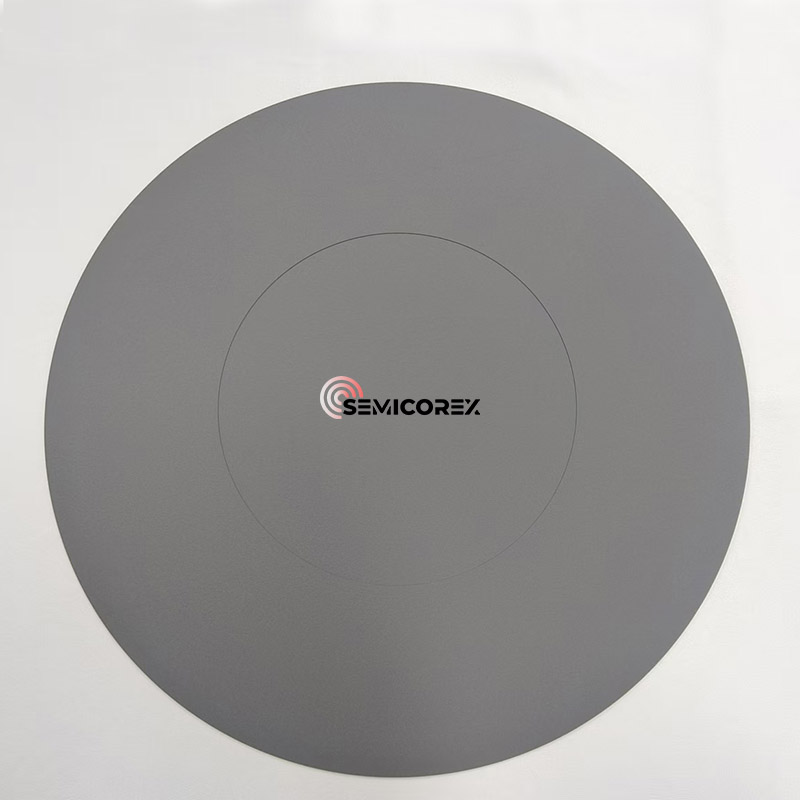

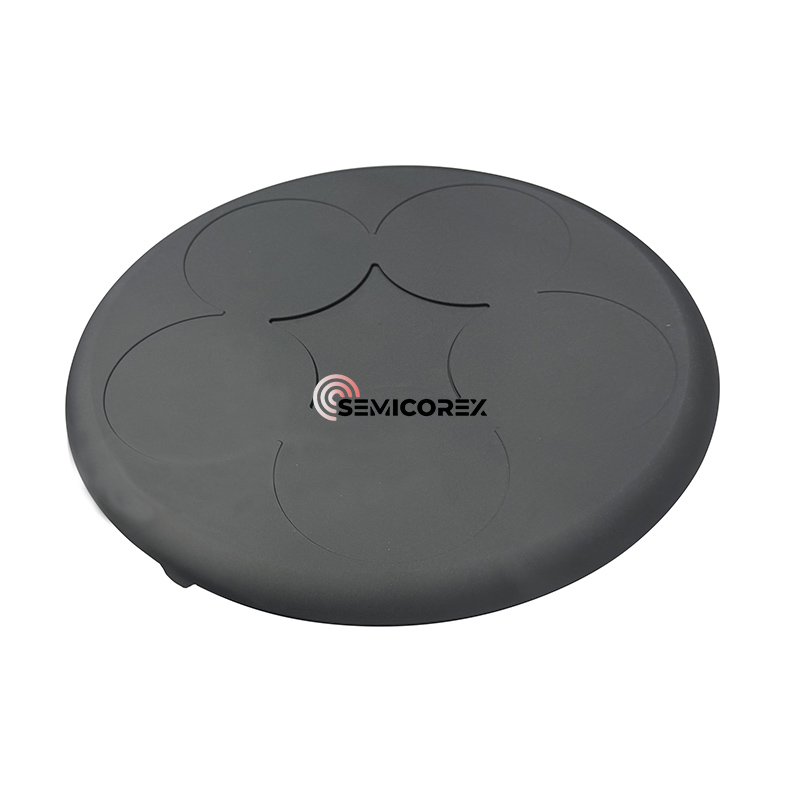

Sic prevlečeni grafitni pladnji

Polmični grafitni pladnji, prevlečeni s sic, so napredni materiali, zasnovani posebej za zahtevna epitaksialna rastna okolja. V industriji UV LED, zlasti pri izdelavi alganskih naprav, imajo ti pladnji ključno vlogo pri zagotavljanju enakomerne toplotne porazdelitve, kemične stabilnosti in dolgo življenjske dobe med kovinsko-organskimi kemičnimi odlaganjem hlapov (MOCVD).

Epitaksialna rast alganskih materialov predstavlja edinstvene izzive zaradi visokih procesnih temperatur, agresivnih predhodnikov in potrebe po zelo enakomernem odlaganju filma. Naši grafitni pladnji, prevlečeni s sic, so zasnovani tako, da se spopadajo s temi izzivi, saj ponujajo odlično toplotno prevodnost, visoko čistost in izjemno odpornost proti kemičnemu napadu. Grafitno jedro zagotavlja strukturno celovitost in odpornost na toplotni udar, medtem ko gostaSic prevlekaPonuja zaščitno oviro pred reaktivnimi vrstami, kot so amoniak in kovinski organski prekurzorji.

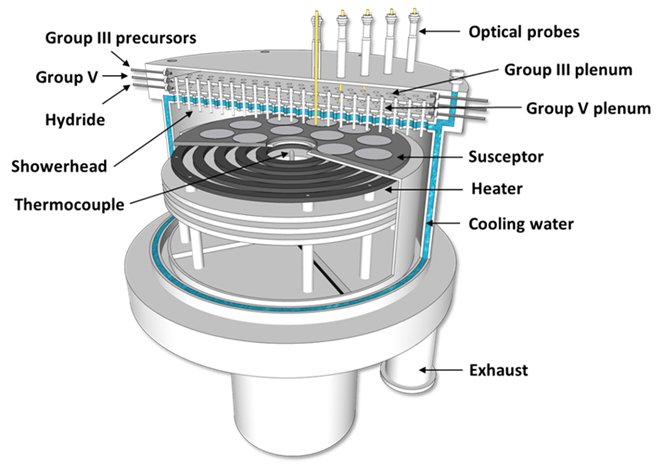

Sic prevlečeni grafitni pladnji se pogosto uporabljajo kot sestavni del za podporo in ogrevanje enojnih kristalnih substratov v opremi kovinskih organskih kemičnih hlapov (MOCVD). Toplotna stabilnost, toplotna enakomernost in drugi parametri zmogljivosti grafitnih pladnjev, prevlečenih s sic, igrajo odločilno vlogo pri kakovosti rasti epitaksialnega materiala, zato je ključna ključna sestavina opreme MOCVD.

Tehnologija kovinskih organskih kemičnih hlapov (MOCVD) je trenutno glavna tehnologija za epitaksialno rast tankih filmov GAN v modri svetlobni LED. Ima prednosti preprostega delovanja, hitrosti rasti in visoke čistosti gojenih tankih filmov. Grafitni pladnji, prevlečeni s sic, ki se uporabljajo za epitaksialno rast tankih filmov Gan, kot pomembna sestavina v reakcijski komori opreme MOCVD, morajo imeti prednosti visoke temperaturne odpornosti, enakomerne toplotne prevodnosti, dobre kemične stabilnosti in močne odpornosti na toplotni udar. Grafitni materiali lahko izpolnjujejo zgornje pogoje.

Kot ena izmed temeljnih komponent v opremi MOCVDSic prevlečen grafitPladnji je nosilec in ogrevalni element substratnega substrata, ki neposredno določa enakomernost in čistost tankega filmskega materiala. Zato njegova kakovost neposredno vpliva na pripravo epitaksialnih rezin. Hkrati je s povečanjem števila uporabe in sprememb v delovnih pogojih zelo enostavno nositi in je potrošen.

Čeprav ima grafit odlično toplotno prevodnost in stabilnost, kar je dobra prednost kot osnovna sestavina opreme MOCVD, bo med proizvodnim procesom grafit korodiran in prah zaradi preostale korozivne plinske in kovinske organske snovi, kar bo močno zmanjšalo življenjsko dobo grafitne osnove. Hkrati bo padli grafitni prah povzročil onesnaževanje čipa.

Pojav tehnologije prevleke lahko zagotovi fiksacijo površinskega prahu, poveča toplotno prevodnost in uravnoteži porazdelitev toplote ter postala glavna tehnologija za reševanje tega problema. Grafitna osnova se uporablja v okolju opreme MOCVD, površinska prevleka grafitne baze pa mora ustrezati naslednjim značilnostim:

(1) Lahko v celoti zavije grafitno osnovo in ima dobro gostoto, sicer je grafitna podlaga zlahka korodirana v korozivnem plin.

(2) Ima visoko vezano trdnost z grafitno osnovo, da se zagotovi, da prevleka ni enostavno odpadati, potem ko doživite več visokotemperaturnih in nizkotemperaturnih ciklov.

(3) Ima dobro kemijsko stabilnost, da se izognete premazi, da ne bi uspelo v visokotemperaturni in jedki atmosferi.

SIC ima prednosti korozijske odpornosti, visoko toplotno prevodnost, odpornost na toplotni udar in visoko kemično stabilnost ter lahko dobro deluje v GAN epitaksialni atmosferi. Poleg tega je koeficient toplotne ekspanzije SIC zelo blizu kot pri grafitu, zato je SIC prednostni material za površinsko prevleko grafitne podlage.

Trenutno je skupni sic predvsem 3C, 4H in 6h tipih, sic različnih kristalnih oblik pa ima različne namene. Na primer, 4H-SIC se lahko uporablja za proizvodnjo naprav z visoko močjo; 6H-SIC je najbolj stabilen in se lahko uporablja za izdelavo optoelektronskih naprav; 3C-SIC se lahko zaradi svoje strukture, podobne GAN, uporablja za izdelavo epitaksialnih plasti GAN in izdelavo naprav SIC-Gan RF. 3C-SIC se običajno imenuje tudi β-SIC. Pomembna uporaba β-SIC-a je kot tanek film in prevlečen material. Zato je β-SIC trenutno glavni material za prevleko.
