Vakuumska vpenjalna glava iz poroznega aluminijevega oksida

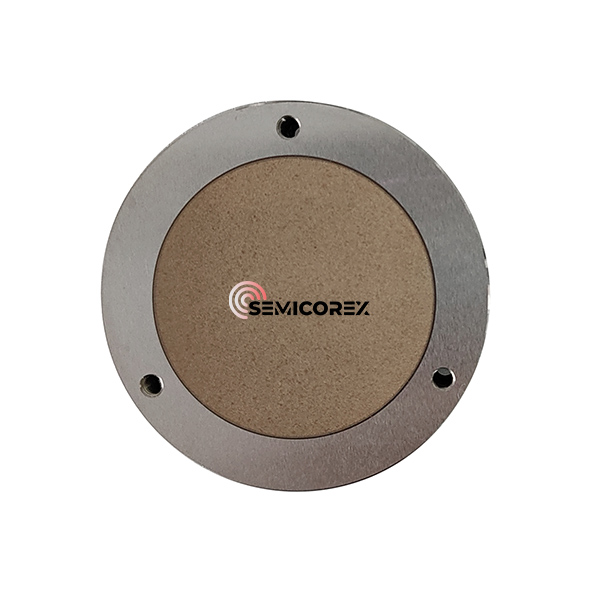

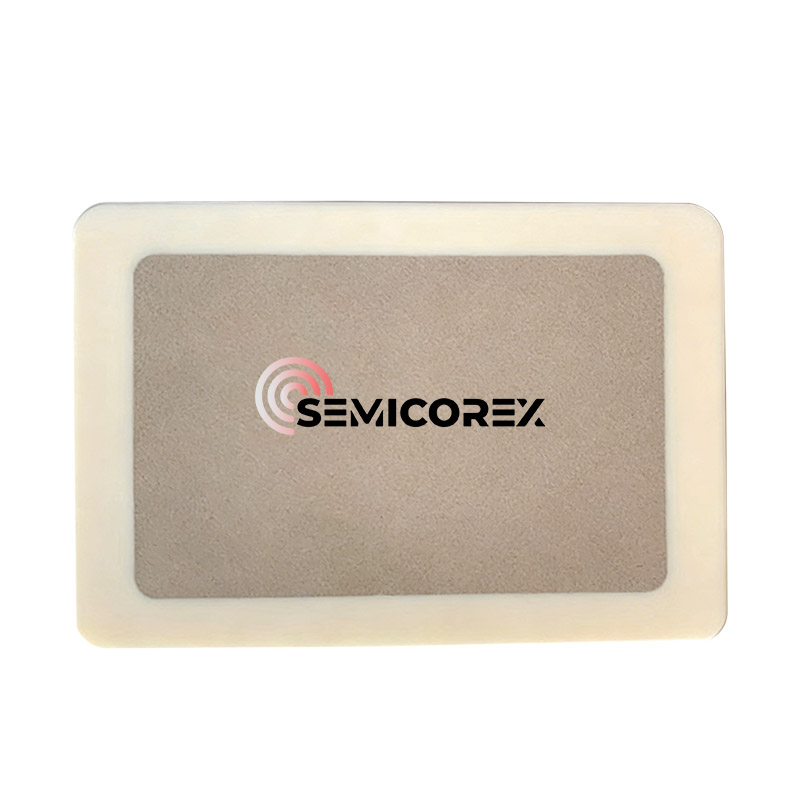

Semicorex Porous Alumina Vacuum Chuck je nosilna platforma za pritrditev izdelkov po principu vakuumskega sesanja, njen del prenosnega vakuuma je običajno porozna keramična plošča iz Aluminijevega oksida. Porozna keramična plošča je vgrajena v ugreznjeno luknjo v podnožju, njen obod je vezan in zatesnjen na podlago, podlaga pa je obdelana z gostimi keramičnimi ali kovinskimi materiali. Pod minus tlakom v delovnem okolju je vpenjalna glava povezana z vakuumsko črpalko skozi porozno strukturo znotraj keramične plošče za črpanje zraka, zaradi česar območje pod rezino tvori vakuumsko območje, ki je veliko nižje od zunanjega atmosferskega tlaka. Pod vplivom velike razlike v tlaku je rezina trdno pritrjena na površino vpenjalne glave. Običajno je višja stopnja vakuuma pod rezino, močnejši je oprijem med vpenjalno glavo in obdelovancem in močnejša je adsorpcijska sila.

V industriji polprevodnikov in mikroelektronike natančnost ni le zahteva – je standard. Vakuumska vpenjalna glava iz poroznega aluminijevega oksida (znana tudi kot keramična vakuumska vpenjalna glava) je kritična komponenta, zasnovana za zagotavljanje enotnega, nemotečega sesanja za občutljive podlage med litografijo, pregledovanjem in postopki rezanja.

Kaj je vakuumska vpenjalna glava iz poroznega aluminijevega oksida?

Za razliko od tradicionalnih kovinskih vpenjal, ki uporabljajo strojno obdelane utore za ustvarjanje sesanja, porozna keramična vpenjala uporablja posebno mikroskopsko strukturo por. To omogoča, da se vakuumski tlak enakomerno porazdeli po celotni površini obdelovanca, s čimer se prepreči "vdolbina" ali deformacija, ki je pogosto vidna pri oblikah z utori.

Ključne tehnične specifikacije

Da bi razumeli delovanje teh komponent, si oglejmo materialne lastnosti Al2O3 visoke čistosti:

Zakaj izbrati porozni aluminijev oksid namesto tradicionalnih materialov?

1. Vrhunska ravnost in enotnost

Mikroskopska struktura por zagotavlja, da vakuumska sila deluje na 100 % kontaktne površine. Po industrijskih podatkih enakomerno sesanje zmanjša napetost rezin do 40 % v primerjavi s tradicionalnimi vpenjalnimi glavami iz nerjavečega jekla z utori.

2. Visoka toplotna stabilnost

Aluminijeva keramika ima nizek koeficient toplotne razteznosti (CTE). Pri visokotemperaturni obdelavi ali laserskem pregledu vpenjalna glava ohrani svoje dimenzije, kar zagotavlja konstantno globino fokusa.

3. ESD in nadzor kontaminacije

Aluminijev oksid visoke čistosti je kemično inerten in naravno odporen proti koroziji. Poleg tega je mogoče nanesti posebne "črne glinice" ali antistatične prevleke za preprečevanje elektrostatične razelektritve (ESD), ki je odgovorna za skoraj 25 % izgube donosa polprevodnikov v nekaterih okoljih.

Primarne uporabe v visokotehnološki proizvodnji

Obdelava polprevodniških rezin

Primarni primer uporabe je fotolitografija in sondiranje rezin. Ekstremna ravnost (<2μm) zagotavlja, da rezina ostane znotraj ozke globine polja naprednih optičnih sistemov.

Proizvodnja tankoplastnih sončnih celic

Pri prožnih ali izjemno tankih podlagah lahko tradicionalni vakuumski kanali povzročijo fizične poškodbe. "Dihljiva" površina porozne keramike deluje kot nežna zračna blazina ali sesalna plošča, ki ščiti krhke plasti.

Brušenje optičnih leč

Porozni aluminijev oksid se uporablja za držanje leč med natančnim brušenjem, kjer bi kakršna koli vibracija ali neenakomeren pritisk povzročila optične aberacije.

Pogosto zastavljena vprašanja (FAQ)

V1: Kako očistite vakuumsko vpenjalno glavo iz poroznega aluminijevega oksida?

O: Čiščenje je bistveno za ohranjanje sesanja. Priporočamo uporabo ultrazvočnega čiščenja v deionizirani vodi ali specializiranih topilih. Ker je aluminijev oksid kemično stabilen, lahko prenese večino kislih ali alkalnih čistil. Prepričajte se, da je vpenjalo suho pečeno, da odstranite vlago iz por.

V2: Ali je mogoče velikost por prilagoditi za posebne podlage?

O: Da. Manjše pore (približno 10 μm - 20 μm) so boljše za ultratanke filme, da preprečijo "tisk skozi", medtem ko večje pore nudijo večji pretok zraka za težje ali bolj porozne obdelovance.

V3: Kakšna je najvišja delovna temperatura?

O: Medtem ko lahko sama keramika prenese temperature, ki presegajo 1500 ℃, je sklop vakuumske vpenjalne glave (vključno s tesnili in ohišji) običajno ocenjen na do 250 ℃ do 400 ℃, odvisno od metode lepljenja.
