V kompleksnem ekosistemu izdelave polprevodnikov je toplotna stabilnost temelj kakovosti. Ne glede na to, ali gojimo ingote silicijevega karbida (SiC) ali nanašamo epitaksialne plasti za napajalne naprave GaN, mora grelni element zagotavljati absolutno natančnost. Naši grafitni grelniki so zasnovani tako, da so zanesljivo toplotno jedro vašega reaktorja in so oblikovani tako, da ohranijo strukturno celovitost do 2000 °C.
1. Odličnost materialov: izostatični grafit visoke čistosti
Delovanje grelnika se začne z njegovim substratom. Pri Semicorexu uporabljamo samo najboljšeizostatični grafit, oblikovana pod enakim pritiskom z vseh strani, da se zagotovi:
- Enotna električna upornost:Odpravlja lokalizirane "vroče točke", ki povzročajo neenakomerno rast rezin.
- Drobnozrnata struktura:Vrhunska mehanska trdnost omogoča zapleteno CNC obdelavo serpentinastih poti.
- Ultra nizka vsebnost pepela:Postopki čiščenja zmanjšajo kovinske nečistoče na < 5 ppm, kar preprečuje kontaminacijo.
2. Geometrijsko inženirstvo za toplotno enakomernost

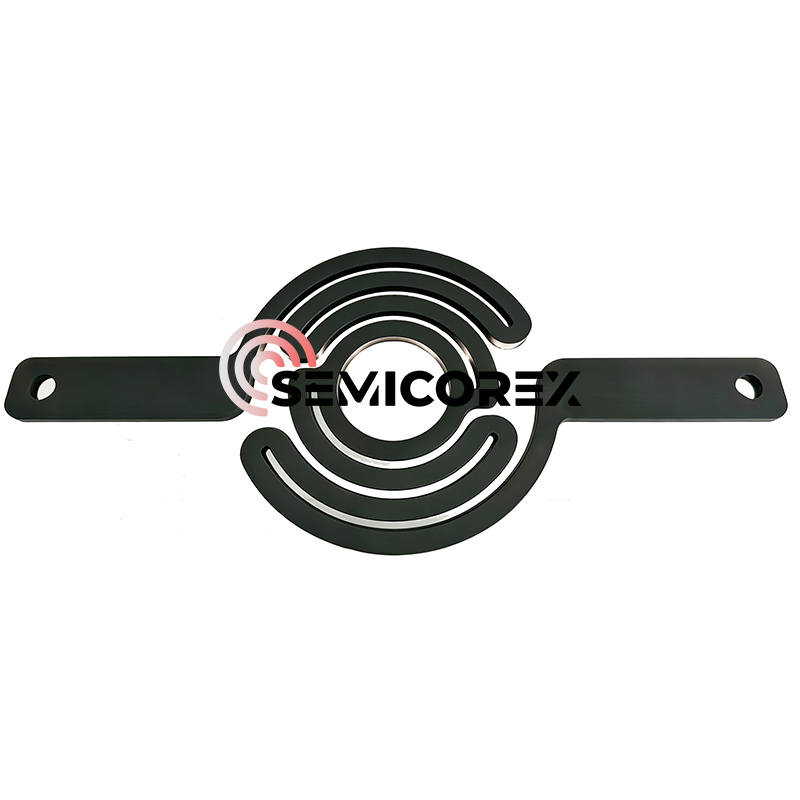

Naši grelniki imajo labirintno uporovno pot, ki je matematično optimizirana za zagotavljanje popolnoma krožnega toplotnega polja:
- Oblikovanje serpentinaste poti:Poveča odpornost in površino za hitro in natančno povečanje temperature.
- Integrirane montažne roke:Natančno izvrtane luknje za varno električno povezavo, ki zagotavlja nizek kontaktni upor.
- Toplotna simetrija:Zasnovan tako, da se ujema z geometrijo suceptorja, kar zmanjšuje radialne temperaturne gradiente.
3. Napredni zaščitni premazi
Semicorex ponuja napredne izboljšave premaza za zaščito pred agresivnimi kemičnimi okolji:
- CVD SiC prevleka:Hermetično tesnilo, ki preprečuje "ogljikov prah" in oksidacijo v okoljih MOCVD.
- CVD TaC prevleka:Za rast kristalov SiC nad 2.000 °C, kar zagotavlja neprimerljivo odpornost proti vodikovi eroziji.
Tehnične specifikacije delovanja
| Lastnina | Tipična vrednost | Industrijska korist |
|---|---|---|
| Najvišja delovna temp | Do 2.200°C | Podpira vse profile rasti SiC/GaN |
| Vsebnost pepela | < 2 - 5 ppm | Preprečuje kontaminacijo na ravni dopantov |
| Gostota | 1,82 - 1,88 g/cm³ | Visoka mehanska in toplotna stabilnost |
| Upogibna trdnost | 50 - 70 MPa | Odpornost na mehanske obremenitve in vibracije |
| Toplotna prevodnost | 100 - 130 W/m·K | Učinkovit in hiter prenos toplote |
Kritične aplikacije v polprevodniških tovarnah
- Rast ingota SiC (PVT):Zagotavlja natančen navpični temperaturni gradient, potreben za spodbujanje sublimacije.
- MOCVD & PECVD:Služi kot primarni vir toplote za suceptorje v sestavljenih polprevodnikih III-V.
- Visokotemperaturno žarjenje:Čista, zanesljiva toplota za aktivacijo dopantov v visokonapetostnih napajalnih napravah.
Vsak grafitni grelnik je podvržen 100-odstotnemu preverjanju dimenzij CMM, da se zagotovi popolno prileganje vašemu posebnemu modelu reaktorja. Zagotavljamo popolno sledljivost in certificiranje materialov, kar zagotavlja skladnost z najstrožjimi industrijskimi standardi. Z optimizacijo uporovne poti pomagamo tovarnam skrajšati čase ciklov in povečati število rezin "Prime Grade" na serijo.
