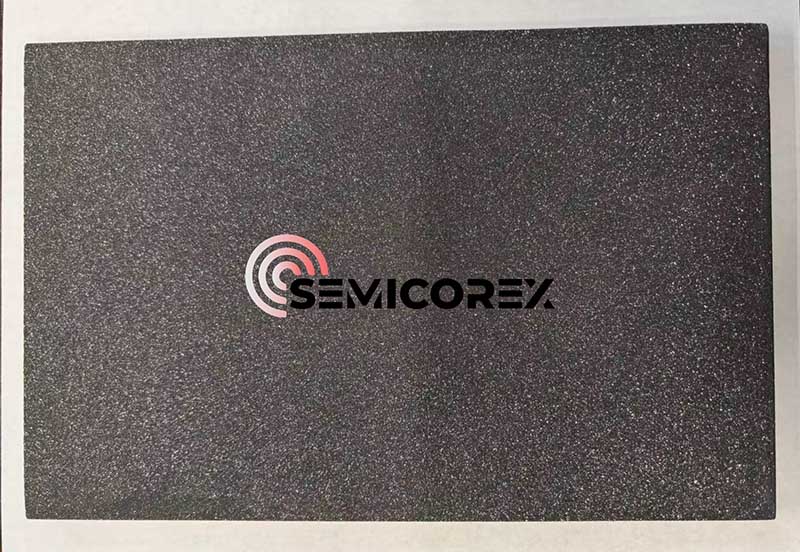

Kaj je rekristalizirana keramika iz silicijevega karbida？

Prekristaliziranosilicijev karbidje visoko zmogljiva keramika, oblikovana s kombinacijo delcev SiC prek mehanizma izhlapevanja in kondenzacije, da se tvori močno sintrano telo v trdni fazi. Njegova najbolj opazna značilnost je, da niso dodani nobeni dodatki za sintranje, končni izdelek pa je skoraj čisti silicijev karbid, kar mu daje izjemno odlično delovanje pri visokih temperaturah in kemično stabilnost.

Postopek izdelave keramike iz rekristaliziranega silicijevega karbida

Po tem, ko je prah silicijevega karbida visoke čistosti različnih velikosti delcev razvrščen v določenem razmerju, se zeleno telo želene oblike oblikuje z drsnim litjem, stiskanjem in ekstrudiranjem. Ta zelena telesa so sintrana pri ultra visokih temperaturah (2100-2500 °C) v inertni atmosferi (kot je argon) ali v vakuumu. V tem okolju atomi na površini delcev SiC izhlapevajo in nato kondenzirajo ter se odlagajo v vratu delcev, pri čemer tvorijo močno povezavo na kontaktni točki delcev, da tvorijo sintrano telo. Kot rezultat, rekristaliziran silicijev karbid med postopkom sintranja ne kaže krčenja ali tekoče faze, na koncu pa tvori porozno mrežno skeletno strukturo z med seboj povezanimi porami.

RSiC vsebuje več kot 99 % silicijevega karbida, ima zelo jasne meje zrn in v osnovi ne vsebuje steklene faze in nečistoč. Ima odlično odpornost na visoke temperature, vrhunsko odpornost na toplotne udarce, izjemno odpornost proti oksidaciji in vrhunsko odpornost proti kemični koroziji. Primeren je za uporabo v pohištvu visokotemperaturnih peči, šobah gorilnikov, termičnih pretvornikih, kemični industriji, taljenju kovin in drugih okoljih z izjemno strogimi zahtevami glede učinkovitosti.

RSiC vsebuje več kot 99 % silicijevega karbida, ima zelo jasne meje zrn in v osnovi ne vsebuje steklene faze in nečistoč. Ima odlično odpornost na visoke temperature, vrhunsko odpornost na toplotne udarce, izjemno odpornost proti oksidaciji in vrhunsko odpornost proti kemični koroziji. Primeren je za uporabo v pohištvu visokotemperaturnih peči, šobah gorilnikov, termičnih pretvornikih, kemični industriji, taljenju kovin in drugih okoljih z izjemno strogimi zahtevami glede učinkovitosti.

Pri tem mehanizmu za sintranje ima RSIC visoko poroznost in nizko upogibno trdnost pri sobni temperaturi, kar omejuje njegovo uporabo v konstrukcijskih delih z visokimi zahtevami glede trdnosti pri sobni temperaturi. Vendar pa ima zaradi mrežne skeletne strukture med seboj povezanih por tega materiala široke možnosti uporabe na področju poroznih materialov in lahko nadomesti tradicionalne porozne izdelke na področju filtracije izpušnih plinov, filtracije zraka na fosilna goriva itd.
