Kaj so prstani pri jedkanju

Pri izdelavi čipov sta fotolitografija in jedkanje dva tesno povezana koraka. Fotolitografija je pred jedkanjem, kjer se vzorec vezja razvije na rezini z uporabo fotorezista. Z jedkanjem se nato odstranijo plasti filma, ki niso prekrite s fotorezistom, s čimer se zaključi prenos vzorca z maske na rezino in se pripravijo na naslednje korake, kot je ionska implantacija.

Jedkanje vključuje selektivno odstranjevanje nepotrebnega materiala s kemičnimi ali fizikalnimi metodami. Po nanosu, upornem premazu, fotolitografiji in razvijanju jedkanje odstrani nepotreben tankoslojni material, ki je izpostavljen na površini rezin, in pusti le želena področja. Odvečni fotorezist se nato odstrani. Večkratno ponavljanje teh korakov ustvari kompleksna integrirana vezja. Ker jedkanje vključuje odstranjevanje materiala, se imenuje "subtraktivni postopek".

Suho jedkanje, znano tudi kot plazemsko jedkanje, je prevladujoča metoda pri jedkanju polprevodnikov. Plazemski jedkalci so na splošno razvrščeni v dve kategoriji, ki temeljijo na njihovih tehnologijah ustvarjanja in nadzora plazme: jedkanje s kapacitivno sklopljeno plazmo (CCP) in jedkanje z induktivno sklopljeno plazmo (ICP). Jedkalci CCP se uporabljajo predvsem za jedkanje dielektričnih materialov, medtem ko se jedkalci ICP uporabljajo predvsem za jedkanje silicija in kovin in so znani tudi kot jedkalci prevodnikov. Dielektrični jedkalci ciljajo na dielektrične materiale, kot so silicijev oksid, silicijev nitrid in hafnijev dioksid, medtem ko jedkalniki prevodnikov ciljajo na silicijeve materiale (monokristalni silicij, polikristalni silicij in silicid itd.) in kovinske materiale (aluminij, volfram itd.).

V procesu jedkanja bomo uporabljali predvsem dve vrsti obročev: fokusne obroče in ščitne obroče.

Fokusni obroč

Zaradi robnega učinka plazme je gostota večja na sredini in manjša na robovih. Fokusni obroč s svojo obročasto obliko in materialnimi lastnostmi CVD SiC ustvarja specifično električno polje. To polje vodi in omejuje nabite delce (ione in elektrone) v plazmi na površino rezine, zlasti na robu. To učinkovito poveča gostoto plazme na robu in jo približa tisti v sredini. To znatno izboljša enakomernost jedkanja po rezini, zmanjša poškodbe robov in poveča izkoristek.

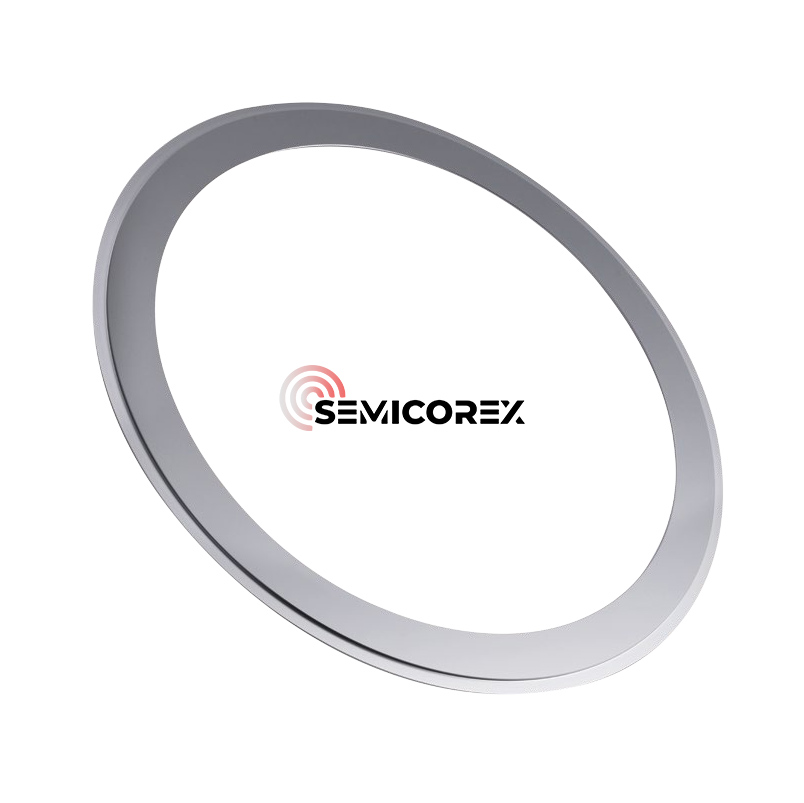

Ščitni prstan

Običajno se nahaja zunaj elektrode, njegova primarna funkcija pa je blokiranje prelivanja plazme. Odvisno od strukture lahko deluje tudi kot del elektrode. Pogosti materiali vključujejo CVD SiC ali enokristalni silicij.

Semicorex ponuja visoko kakovostCVD SiCinSilicijZaradi robnega učinka plazme je gostota večja na sredini in manjša na robovih. Fokusni obroč s svojo obročasto obliko in materialnimi lastnostmi CVD SiC ustvarja specifično električno polje. To polje vodi in omejuje nabite delce (ione in elektrone) v plazmi na površino rezine, zlasti na robu. To učinkovito poveča gostoto plazme na robu in jo približa tisti v sredini. To znatno izboljša enakomernost jedkanja po rezini, zmanjša poškodbe robov in poveča izkoristek.
