Kaj je proces difuzije

Doping vključuje uvedbo odmerka nečistoč v polprevodniške materiale za spremembo njihovih električnih lastnosti. Difuzija in ionska implantacija sta dve metodi dopinga. Zgodnje nečistoče dopinga je bilo predvsem doseženo z visokotemperaturno difuzijo.

Difuzijske atome nečistoče na površino asubstratna rezinaiz vira hlapov ali dopiranega oksida. Koncentracija nečistoč se monotonično zmanjšuje s površine na množico, porazdelitev nečistoč pa se določi predvsem s temperaturo in časom difuzije. Ionska implantacija vključuje vbrizgavanje dopant ionov v polprevodnik z uporabo ionskega žarka. Koncentracija nečistoč ima največjo porazdelitev znotraj polprevodnika, porazdelitev nečistoč pa se določi z ionskim odmerkom in energijo implantacije.

Med postopkom difuzije se rezina običajno namesti v strogo temperaturno nadzorovano kremenčevo visokotemperaturno peč in plinska zmes, ki vsebuje želeno dopant. Pri procesih difuzije SI je boron najpogosteje uporabljen p-tip dopant, fosfor pa je najpogosteje uporabljen N-tip dopant. (Za implantacijo sic ionov je dopant tipa P običajno boron ali aluminij, dopant tipa N pa je običajno dušik.)

Difuzijo v polprevodnikih lahko gledamo kot na atomsko gibanje atomov dopant v substratni rešetki skozi prosta delovna mesta ali intersticijske atome.

Pri visokih temperaturah vibrirajo atomi rešetk v bližini njihovih ravnotežnih položajev. Atomi na rešetkah imajo določeno verjetnost, da bodo pridobili dovolj energije, da se premaknejo iz ravnotežnih položajev, kar ustvarja intersticijske atome. To ustvari prosto delovno mesto na prvotnem spletnem mestu. Ko bližnji atom nečistoč zaseda prosto mesto, se temu reče difuzija prostih delovnih mest. Ko se intersticijski atom premika z enega mesta na drugo, se imenuje intersticijska difuzija. Atomi z manjšimi atomskimi polmeri na splošno doživljajo intersticijsko difuzijo. Druga vrsta difuzije se pojavi, ko intersticijski atomi izčrpajo atome z bližnjih mest rešetk, pri čemer potisnejo nadomestni atom nečistoče v intersticijsko mesto. Ta atom nato ponovi ta postopek in znatno pospeši hitrost difuzije. Temu pravimo difuzija potiska.

Primarni difuzijski mehanizmi P in B v SI so difuzija prostih delovnih mest in difuzija potiska.

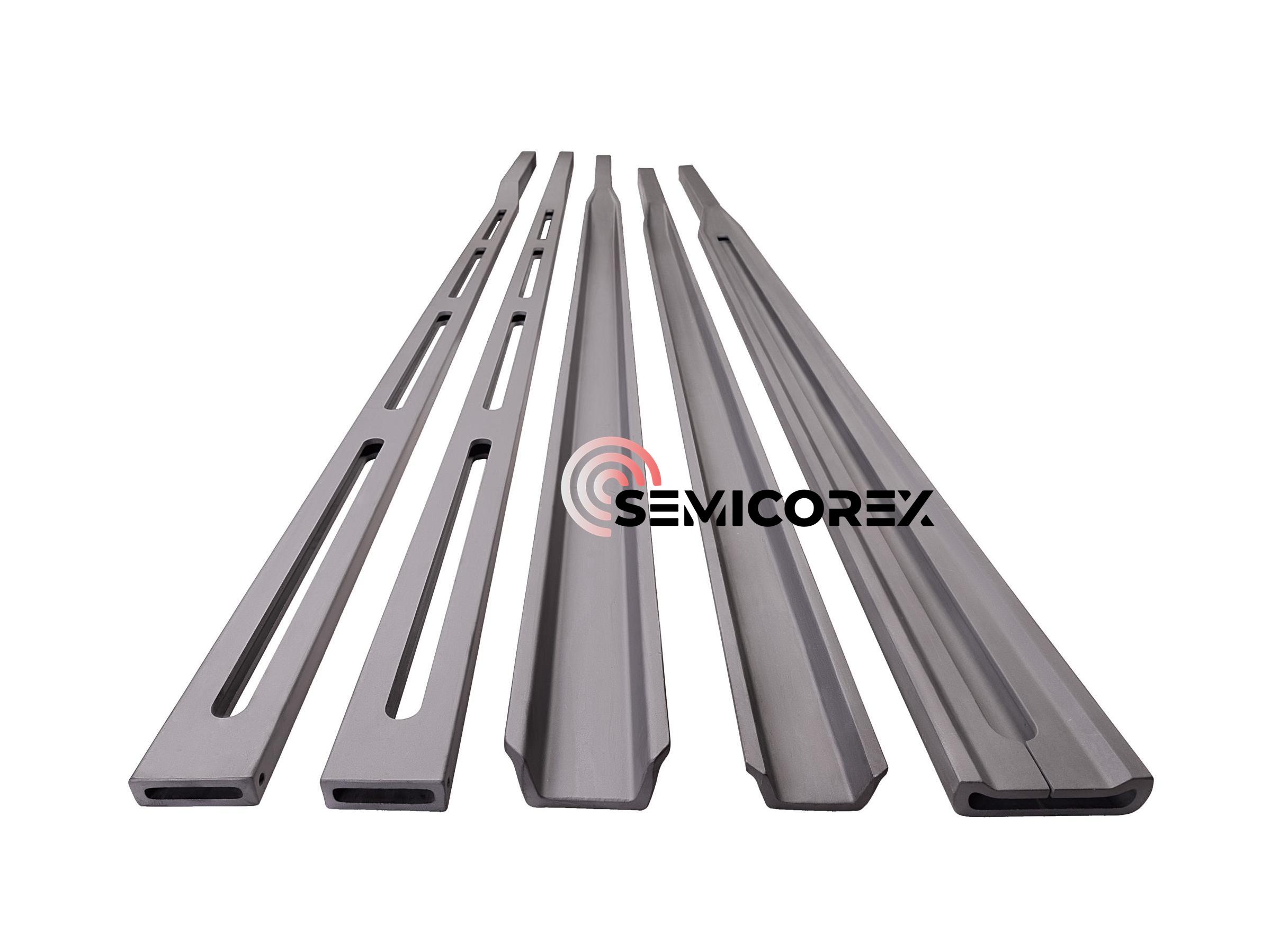

Semicorex ponuja visoko čisto čistočoSIC komponenteV procesu difuzije. Če imate kakršna koli vprašanja ali potrebujete dodatne podrobnosti, ne oklevajte in stopite v stik z nami.
