TAC prevlečen lonček v rasti sic kristalov

V zadnjih letihTac prevlečenKrižarji so postali pomembna tehnična rešitev kot reakcijske posode v procesu rasti kristalov silicijevega karbida (SIC). Materiali TAC so postali ključni materiali na področju rasti kristalov iz silicijevega karbida zaradi odlične kemične korozijske odpornosti in visoke temperaturne stabilnosti. V primerjavi s tradicionalnimi grafitnimi lončki, ki jih prevlečejo TAC, zagotavljajo stabilnejše rastno okolje, zmanjšujejo vpliv grafitne korozije, podaljšajo življenjsko dobo lončkov in se učinkovito izognejo pojavu zavijanja ogljika in s tem zmanjšajo gostoto mikroceb.

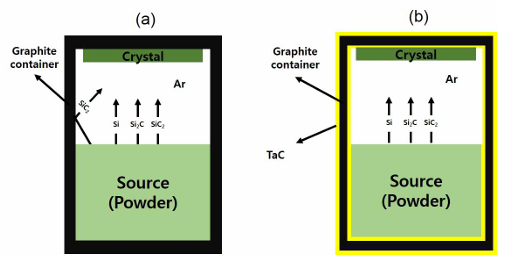

 Slika 1 SIC kristalna rast

Prednosti in eksperimentalna analiza lončkov, prevlečenih s TAC

V tej raziskavi smo primerjali rast kristalov iz silicijevega karbida z uporabo tradicionalnih grafitnih lopov in grafitnih lončkov, prevlečenih s TAC. Rezultati so pokazali, da lončki, prevlečeni s TAC, znatno izboljšajo kakovost kristalov.

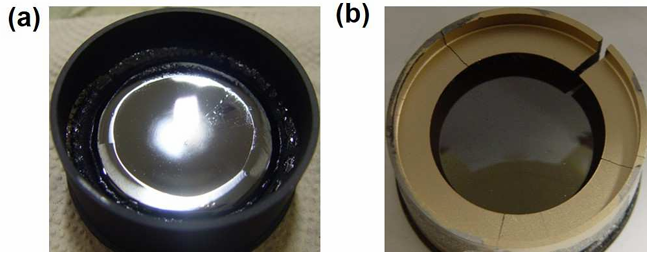

Fig.2 OM Slika sic ingota, ki se goji po Pvt metodi

Slika 2 prikazuje, da kristali iz silicijevega karbida, gojene v tradicionalnih grafitnih lončkih, prikazujejo konkavni vmesnik, medtem ko tisti, ki jih gojijo v lončkih, prevlečenih s TAC, kažejo konveksni vmesnik. Poleg tega, kot je prikazano na sliki 3, se robni polikristalni pojav izgovarja v kristalih, gojenih s tradicionalnimi grafitnimi lončki, medtem ko uporaba lončkov, prevlečenih s TAC, to vprašanje učinkovito ublaži.

Analiza kaže, daTac prevlekadvigne temperaturo na robu lončka in s tem zmanjša hitrost rasti kristalov na tem območju. Poleg tega TAC premaz preprečuje neposreden stik med grafitno stransko steno in kristalom, kar pomaga ublažiti nukleacijo. Ti dejavniki skupno zmanjšujejo verjetnost, da se polikristalnost pojavi na robovih kristala.

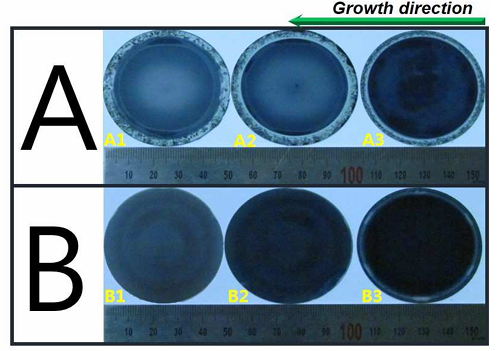

Slika 3 OM slike rezin na različnih stopnjah rasti

Poleg tega so kristali silicijevega karbida zrasliTac prevlečenaCrucibles skoraj ni bilo kapsulacije ogljika, kar je pogost vzrok za napake v mikropipu. Kot rezultat, ti kristali kažejo znatno zmanjšanje gostote napak v mikropipu. Rezultati korozijskih testov, prikazani na sliki 4, potrjujejo, da kristali, gojeni v lončkih, prevlečenih s TAC, skoraj nimajo napak v mikropipu.

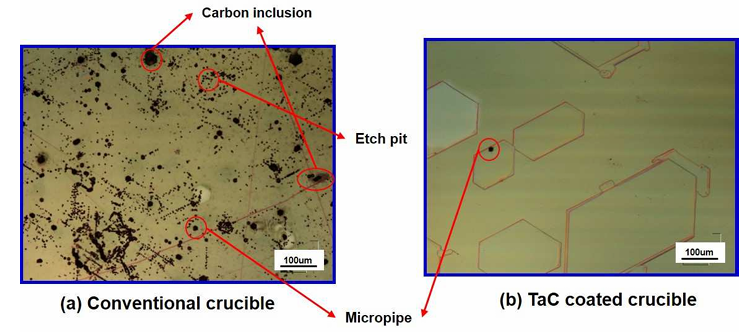

Slika 4 OM Slika po jedkanju Koh

Izboljšanje kakovosti kristalov in nadzora nečistoč

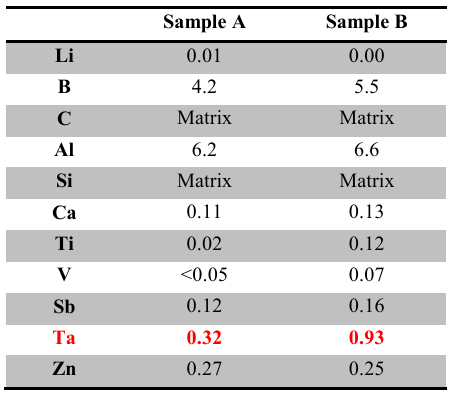

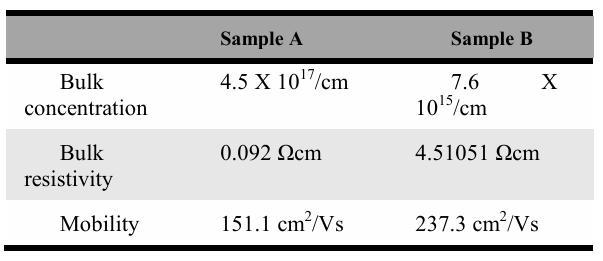

S pomočjo GDM -jev in dvoranskih testov kristalov je študija ugotovila, da se je vsebnost TA v kristalu rahlo povečala, ko so uporabili lončke, prevlečene s TAC, vendar TAC prevleka bistveno omejila vdor dušika (N) doping v kristal. Če povzamemo, lahko s TAC prevlečenimi kristali gojijo kristale silicijevega karbida z večjo kakovostjo, zlasti pri zmanjševanju gostote napak (zlasti mikrocevk in ogljikovih inkapsulacije) in nadzoru koncentracije dušika dopinga.

Semicorex ponuja visokokakovostnoTac prevlečen grafitni lončekZa rast sic kristalov. Če imate kakršna koli vprašanja ali potrebujete dodatne podrobnosti, ne oklevajte in stopite v stik z nami.

Kontaktni telefon # +86-13567891907

E -pošta: sales@semiconex.com
