Tehnologija selektivnega jedkanja SiGe in Si

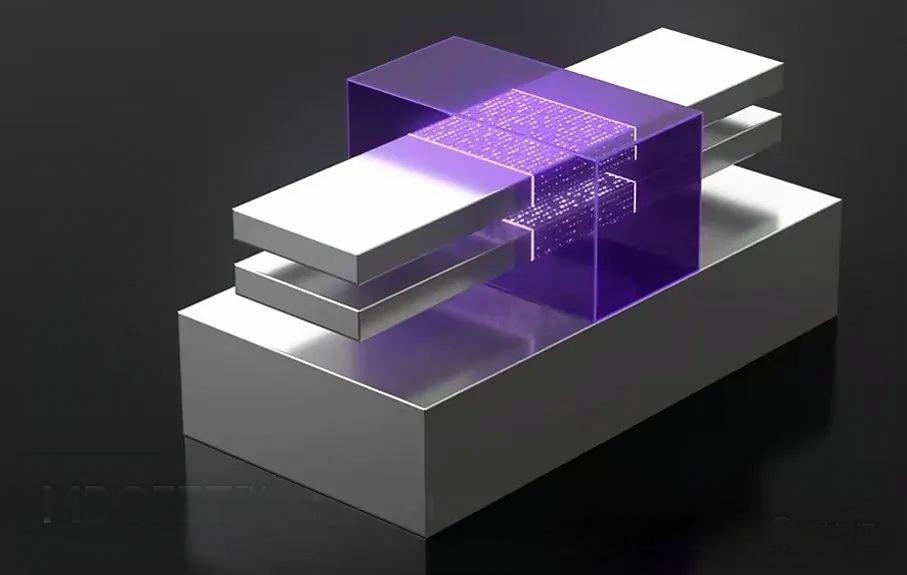

Gate-All-Around FET (GAAFET), kot tranzistorska arhitektura naslednje generacije, ki je pripravljena nadomestiti FinFET, je pritegnil veliko pozornosti zaradi svoje sposobnosti zagotavljanja vrhunskega elektrostatičnega nadzora in izboljšane zmogljivosti pri manjših dimenzijah. Kritični korak pri izdelavi GAAFET-jev tipa n vključuje visoko selektivnostjedkanicaSiGe:Si skladov pred odlaganjem notranjih distančnikov, ustvarjanjem silicijevih nanolistov in sproščanjem kanalov.

Ta članek obravnava selektivnotehnologije jedkanjasodeluje pri tem procesu in uvaja dve novi metodi jedkanja – jedkanje brez plazme z visokim oksidativnim plinom in jedkanje atomske plasti (ALE) – ki ponujata nove rešitve za doseganje visoke natančnosti in selektivnosti pri jedkanju SiGe.

Sloji supermreže SiGe v strukturah GAA

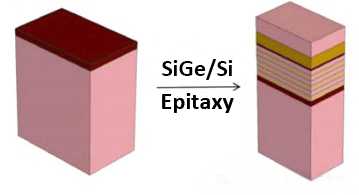

Pri zasnovi GAAFET so za izboljšanje zmogljivosti naprave uporabljene izmenične plasti Si in SiGeepitaksialno vzgojen na silicijevem substratu, ki tvori večplastno strukturo, znano kot supermreža. Te plasti SiGe ne le prilagodijo koncentracijo nosilca, ampak tudi izboljšajo mobilnost elektronov z uvedbo napetosti. Vendar pa je treba v naslednjih korakih postopka te SiGe plasti natančno odstraniti, pri tem pa obdržati silicijeve plasti, kar zahteva visoko selektivne tehnologije jedkanja.

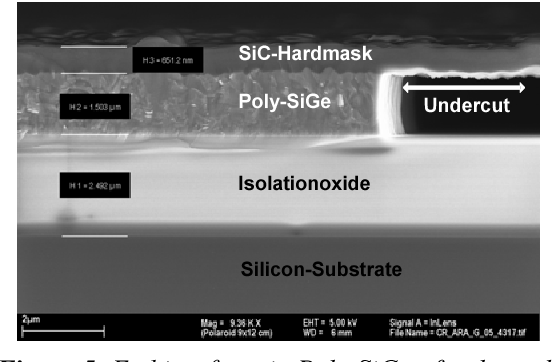

Metode selektivnega jedkanja SiGe

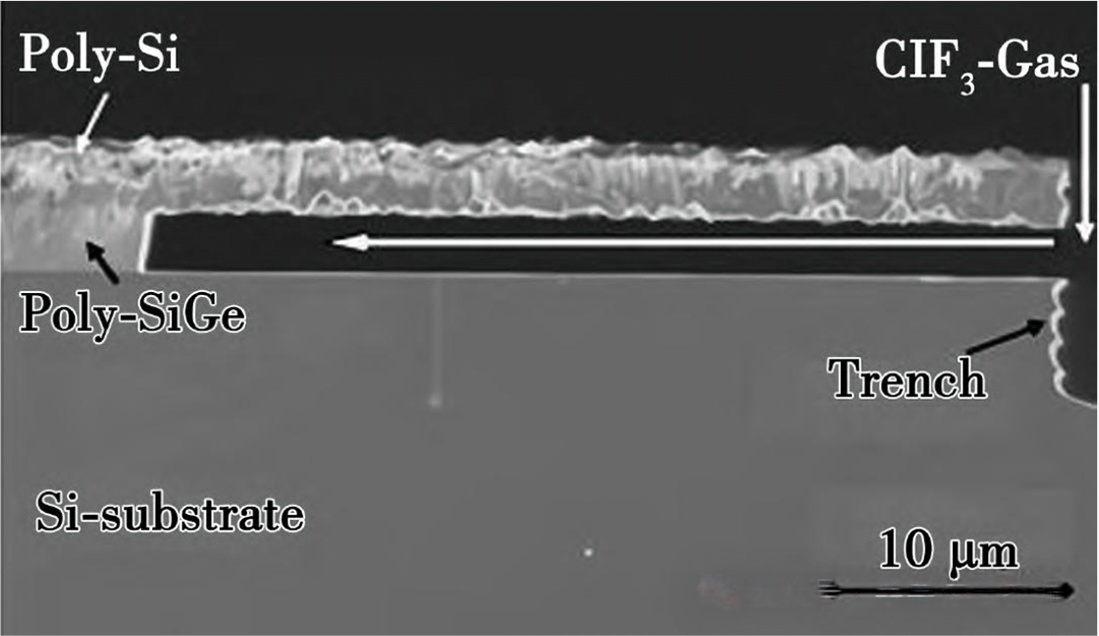

Jedkanje brez plazme z visokim oksidativnim plinom

Izbira plina ClF3: Ta metoda jedkanja uporablja visoko oksidativne pline z izjemno selektivnostjo, kot je ClF3, ki dosega razmerje selektivnosti SiGe:Si 1000-5000. Lahko se zaključi pri sobni temperaturi, ne da bi pri tem prišlo do poškodbe plazme.

Nizkotemperaturna učinkovitost: Optimalna temperatura je okoli 30 °C, kar omogoča visoko selektivno jedkanje pri nizkotemperaturnih pogojih, s čimer se izognemo dodatnemu povečanju toplotnega proračuna, kar je ključnega pomena za ohranjanje delovanja naprave.

Suho okolje: Celotnopostopek jedkanjase izvaja v popolnoma suhih pogojih, kar odpravlja nevarnost oprijema strukture.

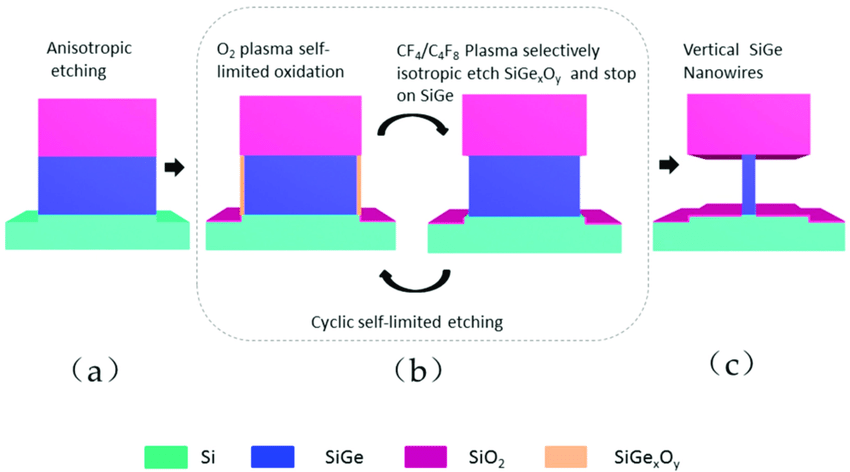

Atomsko plastno jedkanje (ALE)

Lastnosti samoomejevanja: ALE je dvostopenjski cikličentehnologija jedkanja, kjer se površina materiala, ki ga jedkamo, najprej modificira, nato pa se modificirana plast odstrani, ne da bi to vplivalo na nespremenjene dele. Vsak korak je samoomejujoč, kar zagotavlja natančnost do ravni odstranitve le nekaj atomskih plasti naenkrat.

Ciklično jedkanje: Zgoraj omenjena dva koraka ponavljamo, dokler ne dosežemo želene globine jedkanja. Ta proces omogoča ALE dosečinatančno jedkanje na atomski ravniv majhnih votlinah na notranjih stenah.

V podjetju Semicorex smo specializirani zaSiC/TaC prevlečene grafitne raztopineki se uporablja v postopkih jedkanja v proizvodnji polprevodnikov, če imate kakršna koli vprašanja ali potrebujete dodatne podrobnosti, ne oklevajte in stopite v stik z nami.
