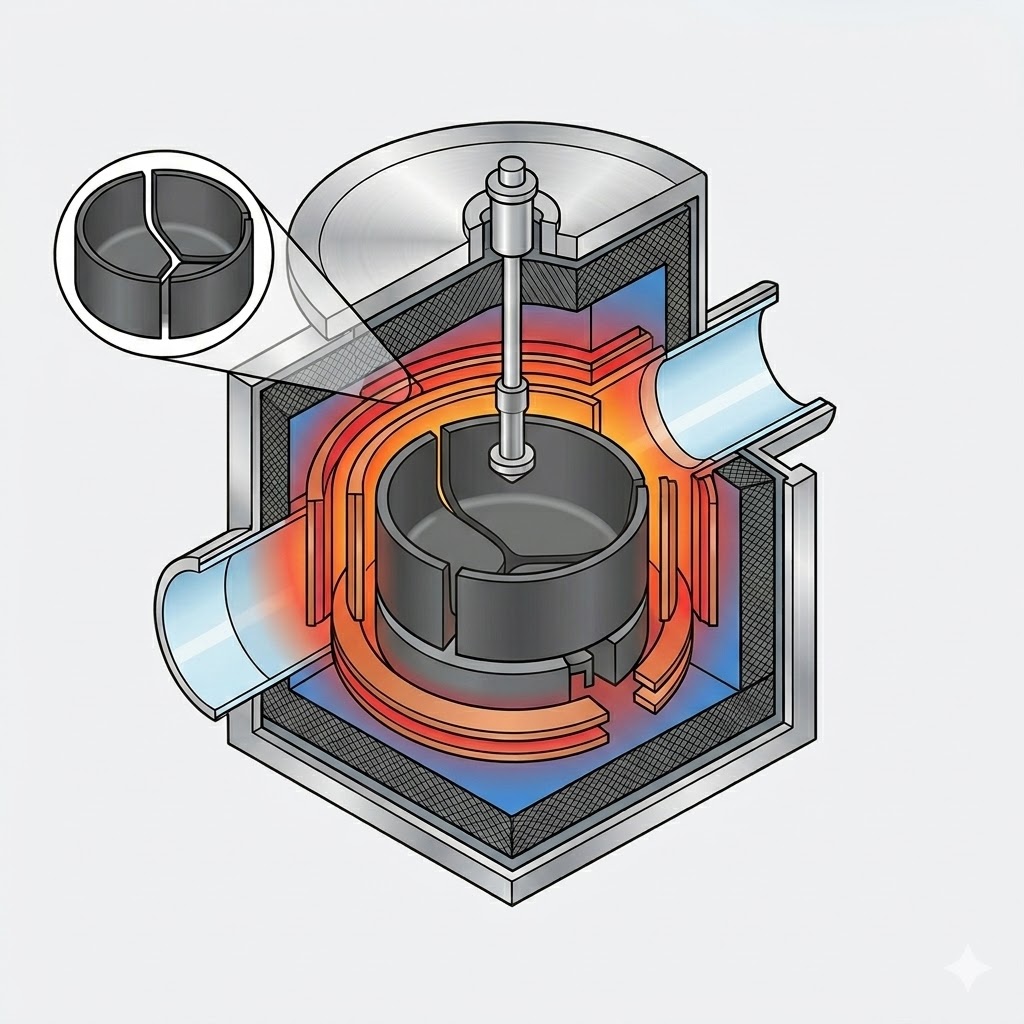

Sistem toplotnega polja na osnovi ogljika

1. Vloga toplotnih polj na osnovi ogljika se je razvila iz izolacijskih komponent v procesne okenske regulatorje

Vrednost toplotnega polja na osnovi ogljika presega tradicionalno toplotno izolacijo. V sodobnih sistemih za rast kristalov deluje kot celovita platforma za nadzor procesov, ki neposredno vpliva na kakovost kristalov, produktivnost in obratovalne stroške. Njegove glavne funkcije lahko povzamemo v štiri ravni:

Javno dostopne specifikacije opreme kažejo, da je fotovoltaična tehnologija rasti kristalov Czochralski (CZ) vstopila v novo stopnjo, za katero so značilne večje peči, večja toplotna polja, povečana zmogljivost polnjenja, inteligentno vlečenje kristalov in napreden nadzor nizke vsebnosti kisika.

Glede na objavljene specifikacije imajo nekateri napredni sistemi za rast kristalov velikost glavne komore Φ1700 × 2100 mm in podpirajo toplotna polja do premera 42 palcev. Združljive velikosti lončka vključujejo 33, 37, 40 in 42 palcev, kar ustreza polnilni zmogljivosti približno 700 kg, 1000 kg, 1200 kg oziroma 1300 kg.

Poleg tega ti sistemi kažejo znatne izboljšave operativne učinkovitosti, vključno z:

· Poraba energije s konstantnim premerom rasti že nizka kot 42 kW

· Poraba hladilne vode že do 20 m³/h

· Dnevna proizvodnja kristalov nad 200 kg

· Združljivost s tehnologijo Continuous Czochralski (CCz) in konfiguracijami rasti kristalov s pomočjo magnetnega polja

Ta razvoj kaže, da je zasnova termičnega polja postala ključni dejavnik pri določanju kakovosti kristalov, proizvodne učinkovitosti in skupnih proizvodnih stroškov.

2. Dimenzije peči

2.1 Fotovoltaične peči za rast monokristalov CZ

Povečanje velikosti peči za rast kristalov CZ vključuje veliko več kot preprosto povečanje dimenzij peči. Uspešna obsežna zasnova peči zahteva usklajeno optimizacijo naslednjih parametrov:

· Premer glavne komore

· Višina pomožne komore

· Mere vratne odprtine

· Velikost lončka

· Odmik toplotnega ščita

· Vmesniki za hranjenje

· Vakuumske in izpušne poti

Spodaj je povzeta tipična inženirska logika za obsežno zasnovo peči:

Začetna zmogljivost polnjenja

To se nanaša na količino surovine, ki je naenkrat naložena v lonček in je neposredno določena z velikostjo lončka. Javno dostopne specifikacije opreme običajno navajajo zmogljivosti od 700 kg do 1300 kg.

Skupna zmogljivost polnjenja na kampanjo peči

To vključuje večkratne cikle polnjenja ali neprekinjeno dovajanje med celotno proizvodno serijo. Posledično je lahko skupni material, predelan med kampanjo v peči, bistveno višji od začetnega polnjenja.

Na primer, industrijske primerjave, razkrite v javnih prospektih, kažejo, da:

· 32-palčno termično polje lahko obdela do 3000 kg materiala na kampanjo peči.

· 36-palčno termično polje lahko obdela do 3500 kg materiala na kampanjo peči.

Te vrednosti predstavljajo skupno proizvodnjo v celotnem delovnem ciklu in ne enkratne obremenitvene zmogljivosti lončka.

2.2 SiC PVT peči za rast kristalov

Skaliranje peči za rast kristalov iz silicijevega karbida (SiC) PVT je precej bolj zahtevno kot povečevanje običajnih silicijevih CZ sistemov.

Za razliko od postopka Czochralski se kristali SiC ne gojijo iz staljene faze. Namesto tega se fizični transport hlapov (PVT) opira na sublimacijo izvornega prahu SiC pri izjemno visokih temperaturah. Ustvarjene vrste hlapov se prevažajo vzdolž aksialnega temperaturnega gradienta in nato kristalizirajo na relativno hladnejšem kristalu SiC.

Študija, ki jo je objavilo Royal Society of Chemistry (RSC, 2026) o rasti kristalov 150 mm SiC PVT, opisuje toplotni sistem, kot da je sestavljen iz petih primarnih komponent:

· Toplotno izolacijska klobučevina

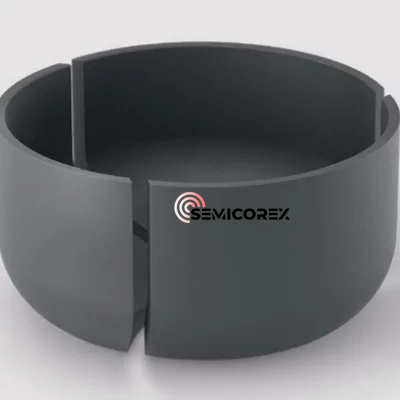

· Grafitni lonček

· Zarodni kristal SiC

· Izvorni material SiC

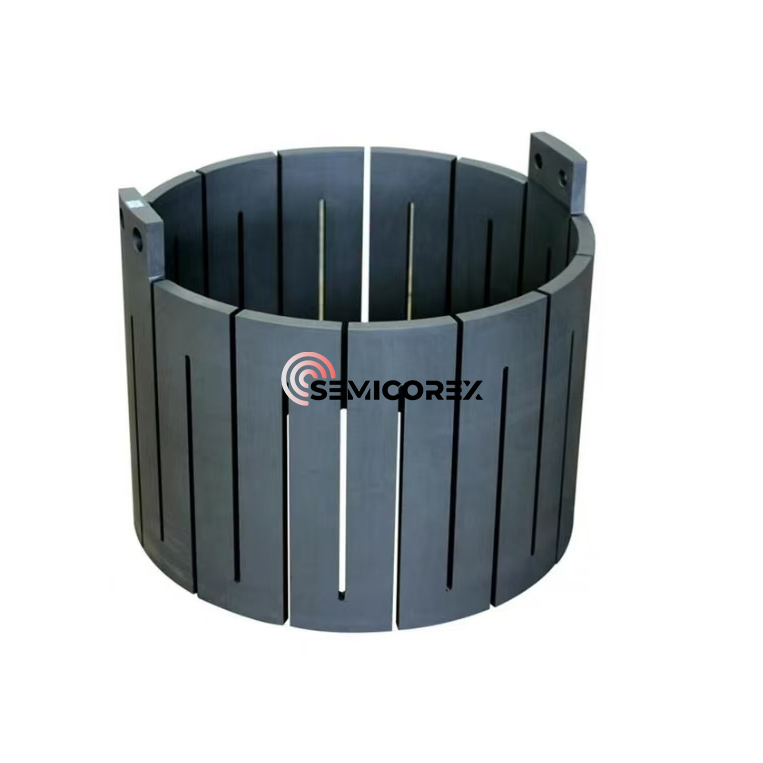

· Uporovni grelec

Med rastjo kristala se izvorni prah sublimira pri visoki temperaturi, pri čemer nastanejo vrste v parni fazi, ki migrirajo navzgor pod temperaturnim gradientom, preden se odložijo na zarodni kristal pri nižji temperaturi, da tvorijo en sam kristal.

Posledično povečanje velikosti SiC PVT peči ni le stvar doseganja višjih temperatur. Glavni inženirski izzivi vključujejo:

a. Ohranjanje zadostnega aksialnega temperaturnega gradientaza nenehno poganjanje procesa sublimacije–transporta–kristalizacije.

b. Minimiziranje radialnih temperaturnih gradientovza zmanjšanje toplotnega stresa, preprečevanje pokanja kristalov in zatiranje politipske transformacije.

c. Ohranjanje stabilnosti toplotnega poljav celotnem procesu rasti, saj se izvorni prah postopoma porabi.

d. Ohranjanje nadzorovanega vmesnika za rast kristalovmed prehodom na 8-palčno in prihodnjo proizvodnjo 12-palčnih SiC rezin.

V primerjavi z rastjo silicijevih kristalov mora toplotno polje v SiC PVT sistemih zagotavljati znatno višjo temperaturno stabilnost in natančnejši toplotni nadzor, zaradi česar je oblikovanje termičnega polja ena najbolj kritičnih tehnologij za proizvodnjo kristalov SiC velikega premera.

3. Kritična povezava med zasnovo opreme in delovanjem toplotnega polja

Interakcija med konfiguracijo peči, zasnovo termičnega polja, kakovostjo kristalov in proizvodnimi stroški se lahko povzame na naslednji način:

Nenehen razvoj opreme za rast kristalov dokazuje, da toplotno polje ni več le pasiven strukturni sklop. Namesto tega je postal integriran sistem za nadzor procesa, ki hkrati upravlja prenos toplote, dinamiko tekočin, masni transport, porazdelitev nečistoč in kakovost kristalov.

Ker se premeri rezin še naprej povečujejo in polprevodniški materiali postajajo vse naprednejši, se bodo prihodnji sistemi termičnega polja vse bolj zanašali na digitalno simulacijo, večfizikalno optimizacijo, inteligentno kontrolo temperature in prilagojeno zasnovo karbonsko-grafitnih komponent, da bi dosegli večjo produktivnost, nižje gostote napak in izboljšano učinkovitost proizvodnje.

Semicorex dobavlja obsežen portfelj visoko zmogljivih izdelkovgrafitinkremenkomponente za napredne sisteme termičnega polja, ki se uporabljajo v aplikacijah za rast kristalov silicija in SiC. Naši izdelki so zasnovani tako, da zagotavljajo vrhunsko toplotno stabilnost, podaljšano življenjsko dobo in izjemno doslednost postopka. Za prilagojene rešitve ali dodatne tehnične informacije se obrnite na našo inženirsko ekipo.
