Zakaj je fokusni obroč nepogrešljiv za opremo za jedkanje?

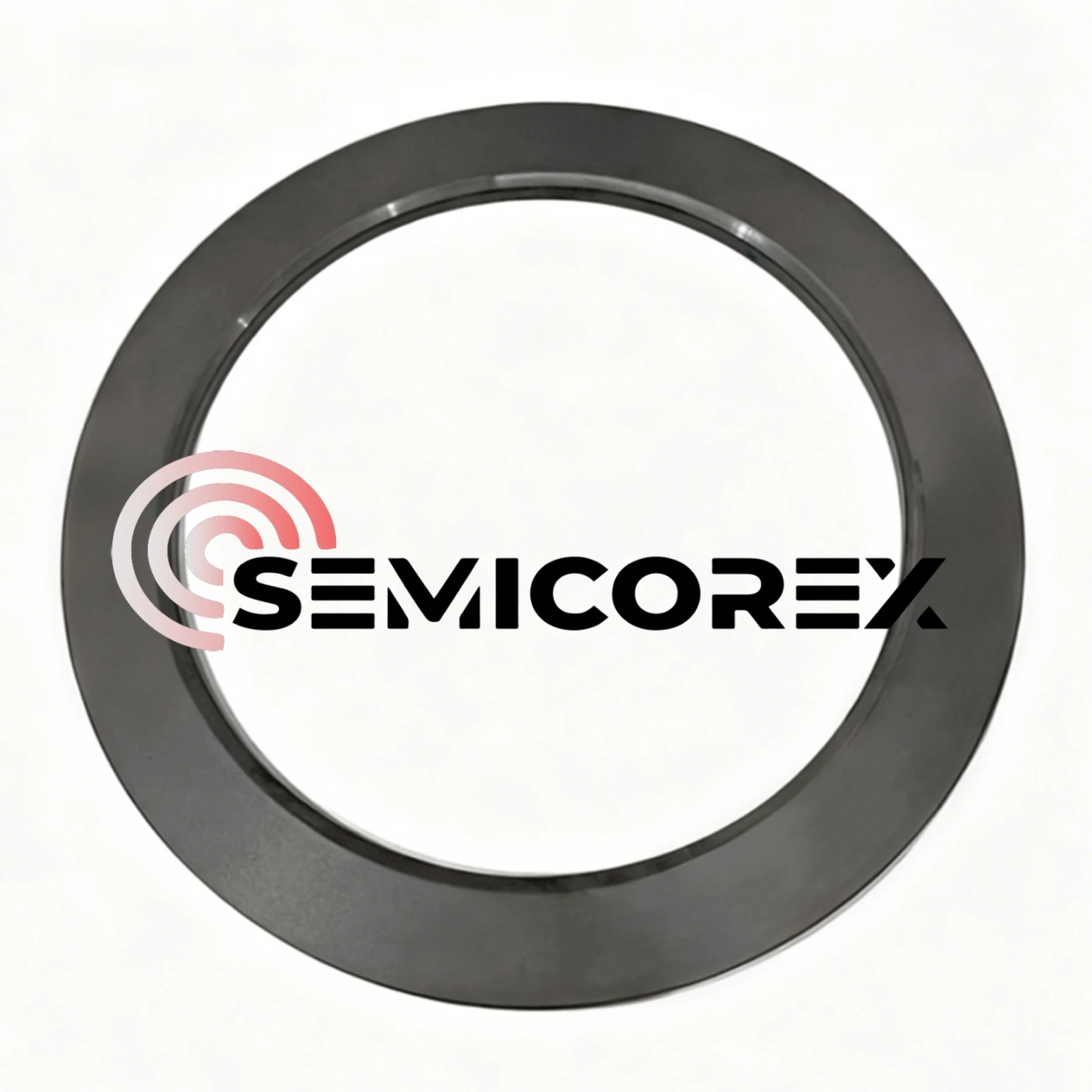

Fokusni obroč, imenovan tudi kompenzacijski obroč ali omejevalni obroč, je nepogrešljiv sestavni del opreme za jedkanje, zlasti opreme za suho jedkanje s plazmo. Postopki natančnega jedkanja v nanometru v sodobni proizvodnji polprevodnikov brez tega ne bi bili dosegljivi. Uporaba fokusnega obroča zagotavlja enakomernost jedkanja, zagotavlja hitrost jedkanja površine rezin, ščiti jedro strojne opreme opreme za jedkanje in na koncu izboljša izkoristek polprevodniške naprave ter zmanjša proizvodne stroške.

Osnovne funkcije obroča za ostrenje

1. Optimizira robno električno polje in porazdelitev plazme

Brez afokusni obroč, postanejo električne silnice na robu rezine močno upognjene in divergentne, kar povzroči učinek roba. To povzroča znatna odstopanja v gostoti plazme in energiji ionskega bombardiranja med robom rezine in osrednjim območjem. Fokusni obroč je razporejen okoli rezine, da učinkovito dvigne fizično in električno mejo rezine in preoblikuje distribucijo robne plazme. Zgladi profil električnega polja na robu rezine, podobno kot bi "strmo pečino" spremenili v "rahlo pobočje". Ta izboljšava ustvari bolj enakomeren plazemski ovoj na robu rezine, ki vodi ione, da bombardirajo celotno površino rezine pod bolj navpičnim in doslednim kotom, vključno z najbolj zunanjimi matricami.

2. Ščiti elektrostatično vpenjalno glavo (ESC) in služi kot komponenta procesne komore

Plazemska okolja so zelo jedka. Brez zaščite s fokusnim obročem bi visokoenergijska plazma neposredno bombardirala in jedkala elektrostatično vpenjalno glavo (ESC), ki drži rezino. Ker so ESC običajno izdelani iz dragih materialov, kot je keramika iz aluminijevega oksida, so njihovi stroški zamenjave izjemno visoki. Fokusni obroč, kot zamenljiv potrošni material,  deluje kot žrtvena komponenta za zaščito bolj kritičnih delov opreme in zmanjšanje s tem povezanih stroškov. Fokusni obroči so običajno izdelani iz silicija, kremena, silicijevega karbida in drugih materialov, združljivih s procesom. Delci, ki nastanejo zaradi njegove erozije, imajo veliko manjši vpliv na proces kot kovinski onesnaževalci (npr. aluminij, natrij), ki jih sproščajo erodirani materiali ESC. To učinkovito zmanjša tveganje kontaminacije komore in rezin z delci ali reakcijskimi stranskimi produkti, s čimer se zmanjšajo napake izdelka.

3. Kompenzira razlike v debelini rezin

Zgornja površina obroča za fokusiranje je običajno zasnovana tako, da je v ravnini z zgornjo površino rezine. To zagotavlja dosleden razmik od zgornje elektrode do površine rezin in površine fokusnega obroča, kar pomaga oblikovati enakomerno električno polje po celotnem območju in preprečuje popačenje električnega polja, ki ga povzročajo višinske razlike.

Plazma med obdelavo postopoma tanjša fokusni obroč. Stanjšan fokusni obroč povzroči odmik procesa: ko se višina fokusnega obroča zmanjša zaradi erozije, njegova sposobnost omejevanja robnega električnega polja oslabi in učinkovitost postopka na robu rezine (npr. hitrost jedkanja, profil) se postopoma spreminja. Iz tega razloga je treba fokusni obroč občasno zamenjati glede na pretok procesa (npr. skupne ure RF).

Različni postopki jedkanja (jedkanje silicija, jedkanje oksida, jedkanje kovin) lahko uporabljajo fokusne obroče iz različnih materialov (npr. monokristalnega silicija, kremena,silicijev karbid, keramika), da se ujemajo s hitrostjo jedkanja in zmanjšajo kontaminacijo. V nekaterih naprednih orodjih programska oprema za napredno krmiljenje procesov (APC) sledi trajanju uporabe fokusnega obroča in lahko kompenzira učinke erozije s fino nastavitvijo parametrov procesa (npr. moči, tlaka), s čimer podaljša življenjsko dobo ob ohranjanju stabilnosti procesa.
