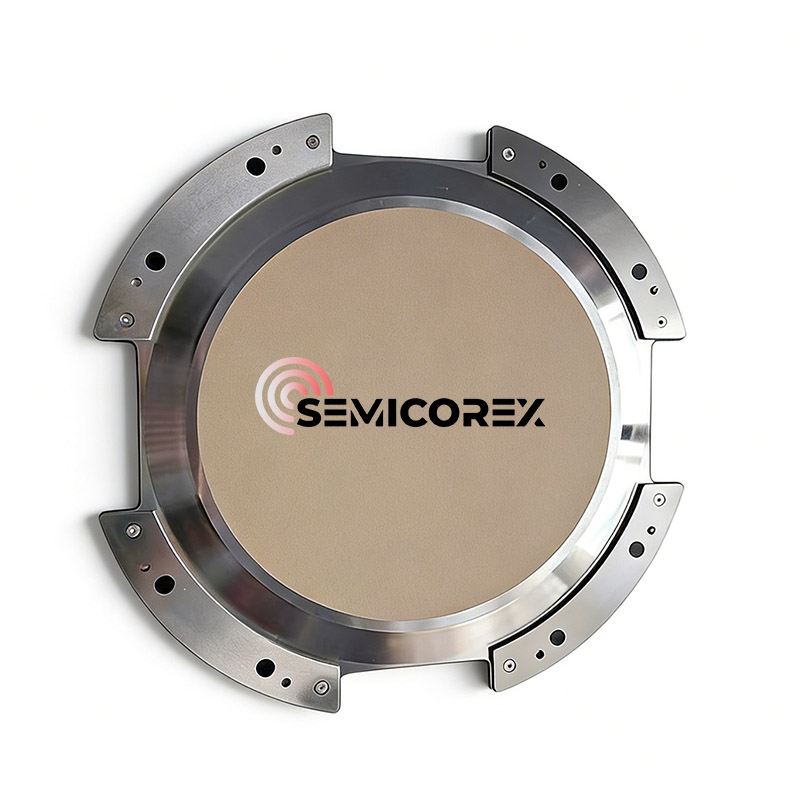

Keramične vakuumske vpenjalne glave

Keramične vakumske vpenjalne glaveso orodja, ki se uporabljajo za vpenjanje in prenašanje polprevodniških rezin pri proizvodnji polprevodniških rezin. Odlikujejo jih visoka ravnost in vzporednost, gosta in enakomerna struktura, visoka trdnost, dobra zračna prepustnost, enakomerna adsorpcijska sila in enostavnost obrezovanja. Primerni so za postopke, kot so redčenje, rezanje, brušenje, čiščenje in obdelava v proizvodnji polprevodniških rezin, s čimer učinkovito rešujejo številne težave, kot so odtisi rezin, elektrostatična razgradnja čipa in kontaminacija z delci. V praktičnih aplikacijah dosegajo izjemno visoko kakovost obdelave polprevodniških rezin.

Vloga keramične vakuumske vpenjalne glave

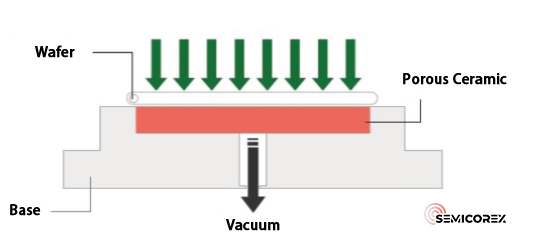

A keramična vakuumska vpenjalna glavaje ultra-natančna procesna naprava, ki temelji na principu vakuumske adsorpcije. Izdelan je predvsem iz naprednih keramičnih materialov, kot so aluminijev oksid, aluminijev nitrid ali silicijev karbid. Preko natančno obdelanih vakuumskih kanalov ali poroznih struktur na svoji adsorpcijski površini se poveže z zunanjim vakuumskim sistemom, da tvori enakomerno polje podtlaka.

V vrhunski proizvodnji, kot so polprevodniki in prikazovalne plošče, je temeljna vrednost keramičnih vakuumskih vpenjalnih klešč v njihovi zmožnosti odpraviti tradicionalne mehanske metode vpenjanja. Z uporabo samo enakomerno porazdeljene adsorpcijske sile lahko trdno držijo ultra tanke in ultra krhke rezine ali steklene podlage brez dotika ali kontaminacije z delci skozi celoten proces. Hkrati lahko zahvaljujoč ravnosti površine v nanometru, izjemno visoki togosti in odlični termokemični stabilnosti zagotovi skoraj popolno referenčno površino za pozicioniranje obdelovanca v težkih procesnih okoljih, s čimer zagotavlja natančnost in izkoristek kritičnih procesov, kot so fotolitografija, pregledovanje in brušenje.

Zakaj keramika

V proizvodnih scenarijih višjega cenovnega razreda vpenjalne glave niso le "orodja za adsorpcijo", ampak bolj ključna vpenjala, ki neposredno določajo stabilnost procesa in izkoristek izdelka. Med številnimi materiali so keramični materiali široko izbrani, kar natančno odraža, kako napredni keramični materiali sistematično obravnavajo boleče točke industrije. Z inženirskega vidika je to mogoče povzeti kot "štiri visoke" zahteve:

(1) Visoka ravnost in visoka togost

V procesih izdelave polprevodnikov in zaslonov so silicijeve rezine in steklene podlage, ki se obdelujejo in obdelujejo, pogosto izjemno tanke, z debelino le nekaj deset mikrometrov. Pri takšnih lestvicah lahko vsako najmanjše upogibanje, vibracije ali neenakomerna lokalna obremenitev povzročijo zlom rezin, zvijanje ali celo neposredno vplivajo na natančnost poravnave kritičnih procesov, kot je fotolitografija.

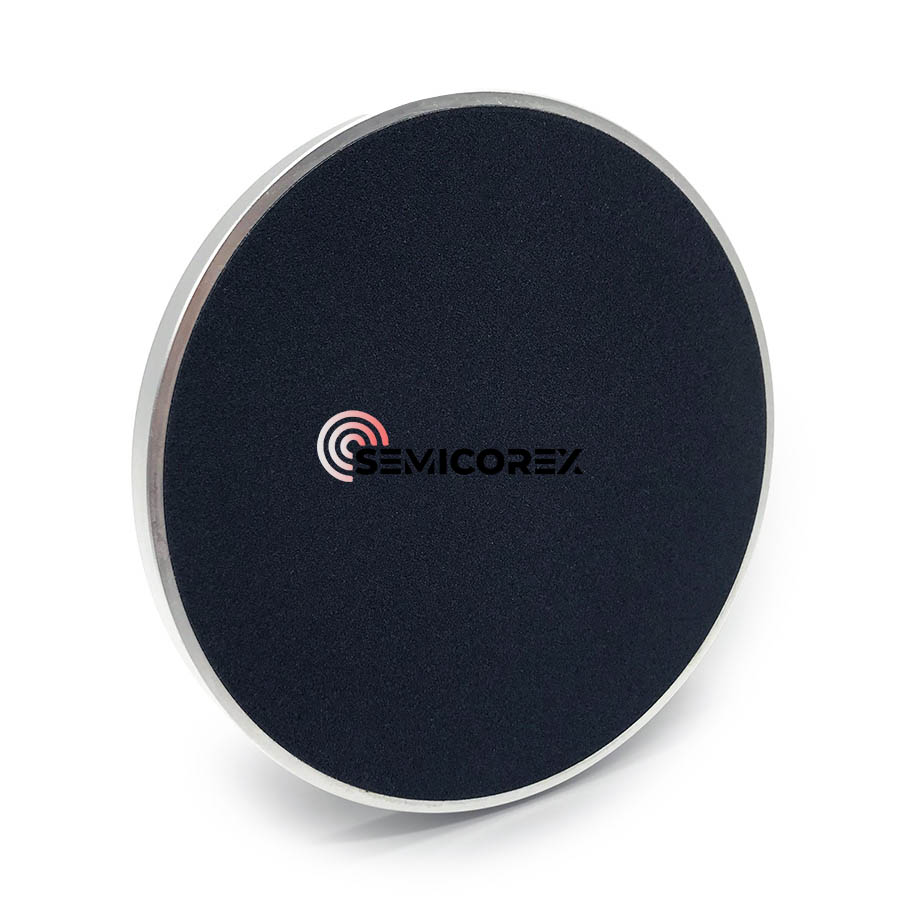

Napredni keramični materiali (kot sta aluminijev oksid in silicijev karbid) lahko dosežejo submikrometrsko ali celo nanometrsko ravnost z natančnim sintranjem ter visoko natančnimi postopki brušenja in poliranja. Hkrati njihov visok elastični modul daje vpenjalni glavi izjemno visoko strukturno togost, kar zagotavlja skoraj nobeno deformacijo pod vakuumsko adsorpcijo, kar zagotavlja absolutno stabilno referenčno ravnino za proces.

(2) Visoka čistoča in kemična inertnost

Delavnice za proizvodnjo polprevodnikov imajo izjemno stroge zahteve glede čistoče. Procesne naprave ne smejo le biti brez kontaminacije z delci, temveč tudi preprečevati sproščanje kovinskih ionov in vzdržati ponavljajočo se izpostavljenost različnim čistilnim kemikalijam.

Keramika kot anorganski nekovinski material ima gosto in gladko površino, zaradi česar je manj nagnjena k nastanku delcev. Poleg tega so nemagnetni, ne vsebujejo premestljivih kovinskih elementov in kažejo izjemno visoko kemično stabilnost. Ohranjajo stabilno delovanje v močnih kislinah, močnih alkalijah in okoljih organskih topil, zaradi česar so idealni za dolgotrajno uporabo v procesih čistih prostorov na visoki ravni.

(3) Visoka vzdržljivost in dolgoročna stabilnost

Na avtomatiziranih proizvodnih linijah, ki delujejo 24/7, morajo keramične vpenjalne glave prestati na tisoče ciklov adsorpcije in sproščanja ter se soočiti z dolgoročnimi temperaturnimi nihanji in celo visokotemperaturnimi procesnimi okolji. To postavlja izjemno visoke zahteve glede odpornosti proti obrabi, odpornosti proti utrujenosti in toplotne stabilnosti materiala.

V primerjavi s kovinami ali polimeri ima keramika višjo trdoto in odpornost proti obrabi, njeno toplotno raztezanje pa je stabilno, zaradi česar je manj nagnjena k lezenju ali poslabšanju delovanja. Njegova življenjska doba je običajno bistveno daljša od življenjske dobe tradicionalnih vpenjalnih klešč, z nižjo pogostostjo vzdrževanja in zamenjave, zaradi česar je bolj ekonomičen v smislu skupnih stroškov življenjskega cikla.

(4) Visoko integrirana funkcionalna zasnova

V naprednejših polprevodniških postopkih funkcija keramičnih vpenjal ni več omejena na vakuumsko adsorpcijo. Na primer, v vakuumskih komorah, ki se uporabljajo za suho jedkanje in nanašanje tankega filma (CVD/PVD), lahko tradicionalne vakuumske adsorpcijske luknje motijo ​​atmosfero in porazdelitev tlaka v komori.

Na tej točki postane "elektrostatična vpenjalna glava (ESC)" ključna rešitev. ESC izkoriščajo elektrostatično silo, ki jo ustvari keramična dielektrična plast pod uporabljenim električnim poljem, da adsorbirajo rezine. S tem se ne le izognemo motnjam vakuumskih lukenj v procesnem okolju, ampak tudi integriramo grelnike in hladilne kanale znotraj vpenjalne glave, kar omogoča natančen nadzor temperature rezine (od nizkih temperatur do nad 500 °C), kar je ključna podlaga za uspešno izvajanje naprednih procesov.

Scenarij uporabe

Keramične vpenjalne glave se pogosto uporabljajo na visokokakovostnih proizvodnih področjih, kot so polprevodniki, zaslonske plošče, fotovoltaika in natančna optika.

V polprevodniških procesih služijo kot ključne platforme za fotolitografijo, jedkanje, poliranje in pregledovanje. V industriji zaslonskih plošč zagotavljajo stabilno podporo in transport za velike, ultra tanke steklene podlage. Pri proizvodnji fotovoltaičnih celic zagotavljajo varno ravnanje s tankimi, krhkimi silicijevimi rezinami med rezanjem in testiranjem.

Njihova glavna vrednost je zagotavljanje natančne rešitve za pritrjevanje ultratankih, ultra ravnih in ultra krhkih obdelovancev brez mehanskih obremenitev ali kontaminacije z delci, ki tvorijo temelj zagotavljanja visokega izkoristka in učinkovitosti v sodobni natančni proizvodnji.
