Kaj je sistem suhega plinskega tesnila?

V sodobnih industrijskih aplikacijah je veliko visokozmogljivih in hitrih fluidnih strojev (kot so turbo kompresorji in puhala), njihovi tesnilni elementi na kritičnih odsekih pa delujejo v ekstremnih delovnih pogojih, za katere so značilni visoka vrtilna hitrost, povišan tlak in visoka temperatura. Običajna kontaktna mehanska tesnila se ne morejo več prilagoditi tem zahtevnim scenarijem uporabe. Zato so tesnilni sistemi s suhim plinom s svojo izjemno zmogljivostjo široko sprejeti kot vrhunska rešitev brezkontaktnega tesnjenja za te kritične aplikacije.

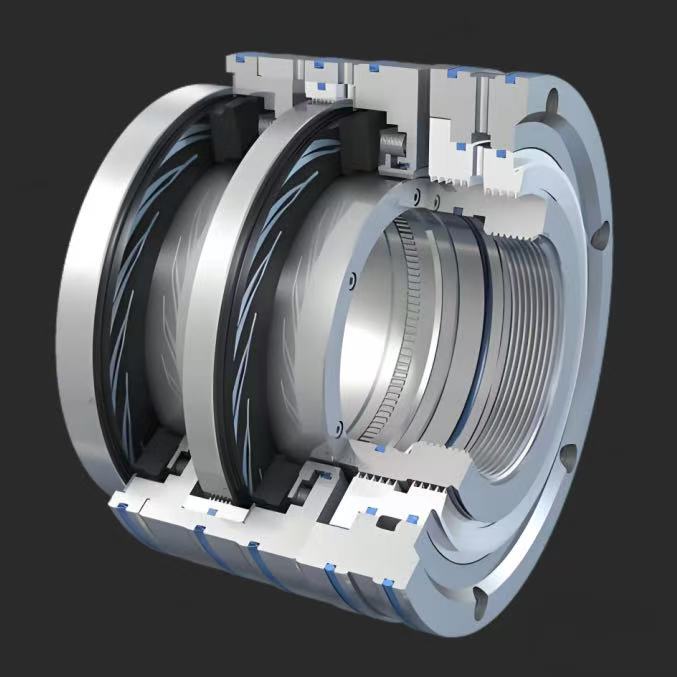

Sistem tesnil s suhim plinom je brezkontaktni sistem tesnjenja gredi, ki kot delovni medij uporablja plin. Z obdelavo hidrodinamičnih utorov na tesnilnih površinah sistemi tesnil s suhim plinom izkoriščajo hidrodinamični učinek, ki nastane med vrtenjem, da tvori stabilen plinski film med tesnilnimi površinami. Ta stabilen plinski film lahko ohrani tesnilne površine v brezkontaktnem stanju, s čimer doseže učinkovito tesnjenje plinov in tekočin.

Glavne komponente sistemov suhih plinskih tesnil

1. Tesnilne komponente: vključno z vrtljivimi obroči, stacionarnimi obroči, vzmeti, O-obročki.

2. Sistemi za oskrbo s plinom

3. Nadzorni sistemi: vključno z opremo, kot so tlačni senzorji, merilniki pretoka.

Prednosti sistemov suhih plinskih tesnil

1. Brezkontaktno delovanje, brez trenja ali obrabe, dolga življenjska doba tesnila in nizki stroški vzdrževanja.

2. Nizko puščanje, odličen učinek tesnjenja s plinskim filmom, pri čemer je puščanje veliko nižje od tradicionalnih tesnil.

3. Brez oljne kontaminacije procesnih medijev in poenostavitev kompleksnosti sistema.

4. Prilagodljiv na visoke hitrosti in visok tlak, ni omejen z vrednostjo PV.

Glavne vrste in scenariji uporabe

1. Enostransko suho plinsko morjel

Primeren je za pogoje delovanja pri srednjem in nizkem tlaku, kar omogoča majhno količino uhajanja procesnega plina v atmosfero okolice, kot so kompresorji, ki delujejo z nenevarnimi plini, vključno z zrakom, dušikom in ogljikovim dioksidom.

2. Dvostransko suho plinsko tesnilo

Sprejema strukturo dveh enostranskih tesnil, ki sta razporejeni ena proti drugi, zato je zelo primeren za pogoje delovanja, kjer uhajanje procesnega plina v atmosfero okolja ni dovoljeno. Z vnosom tesnilnih plinov med obe tesnili se pregradno tesnilo oblikuje z uporabo plinskega tlaka, ki je višji od tlaka medija, kar omogoča vstop le majhne količine tesnilnega plina.

3. Tandem suho plinsko tesnilo

Sestavljen je iz dveh ali več zaporedno povezanih enostranskih tesnil, ki so primerna za aplikacije, ki omogočajo rahlo uhajanje procesnega plina v ozračje, kot so kompresorji v kemični industriji in industriji rafiniranja nafte. Glavno tesnilo prevzame večino tlačne obremenitve, rezervno tesnilo pa zagotavlja varnostno tesnilo v primeru okvare glavnega tesnila. V nekaterih tandemskih sistemih tesnil s suhim plinom so vgrajena tudi labirintna tesnila. Ta konfiguracija je primerna za aplikacije, kjer uhajanje procesnega plina v ozračje ni dovoljeno in tesnilni plin ne sme vstopiti v stroj.

Semicorex ponuja visoko kakovostTesnilni obroči za suhi plin. Če imate kakršna koli vprašanja ali potrebujete dodatne podrobnosti, ne oklevajte in stopite v stik z nami.
